Из чего состоит косилка

Из чего состоит косилка

Срезание стеблей растений осуществляется с помощью пластинчатых ножей, шарнирно установленных на роторах, вращающихся со скоростью 65 м/с навстречу друг другу. Ножи срезают траву по принципу бесподпорного среза, подхватывают ее и выносят из зоны резания, перемещая над режущим брусом. Траектории движения ножей соседних роторов взаимно перекрываются, благодаря чему обеспечивается качественный покос.

Скошенная трава, ударившись о щиток полевого делителя, меняет траекторию движения, укладывается в покос и освобождает место для прохождения колес трактора при последующем проходе.

3. Привод косилки осуществляется от ВОМ трактора.

1. Рама навески.

Присоединение косилки к навесному устройству трактора осуществляется с помощью рамы навески (рис 5), состоящей из главной рамы 1 и подвески 3.

Главная рама представляет собой сварную конструкцию с осями 7 для крепления ее к нижним тягам навесного устройства трактора. На правой стороне имеется ось 10 для крепления тягового предохранителя, который после установки фиксируется штырем 11 и шплинтом 12. К раме шарнирно на оси 2 присоединена подвеска 3, в нижней части которой имеется кронштейн 6 для крепления подрамника через ось 5, фиксируемую гайкой 8 и шплинтом 10. К подвеске также крепится цепь 4 для крепления транспортной тяги.

2. Подрамник.

Подрамник (рис 6) представляет собой сварную рамную конструкцию и является связующим звеном между рамой навески и режущим аппаратом. Основу конструкции составляет короб 4, на котором имеется труба 1 с втулками 2 для присоединения подрамника к подвеске, кронштейн 5 для присоединения транспортной тяги и телескопического стопорного устройства, кронштейн 9 для крепления тягового предохранителя, кронштейн 10 и накладка 3 для крепления кожуха ременной передачи, кронштейн 12 для установки стойки, кронштейн 11 и кронштейн 14 с сухариком 13 для крепления привода. В передней части имеются ушки 6 для присоединения механизма подьема, а также кронштейн 7 и накладка 8 для установки коробки привода.


Рис.6. Подрамник

3.Механизм уравновешивания.

Механизм уравновешивания предназначен для ограничения давления режущего аппарата на почву, обеспечения копирования режущим аппаратом неровностей поля и перевода косилки в транспортное положение.


Рис.7. Механизм уравновешивания и гидрооборудование

Механизм уравновешивания (рис 7) состоит из гидроцилиндра 5, шарнирно соединенного с рычагом 16, который через тягу свободного хода 13 связан с режущим аппаратом, уравновешиваемым пружинами 9 и 10 через рычажный сектор 19 и гибкую тягу 15.

Для удерживания механизма в транспортном положении и предотвращения опускания режущего аппарата при отказе гидросистемы служит транспортная тяга 24, накидываемая на штырь кронштейна 11 (см. рис.1), а также телескопическое стопорное устройство 23, устанавливаемое в положение транспорта.

Регулировка давления внутреннего и наружного башмаков режущего аппарата на почву осуществляется натяжными болтами 6.

Для фиксации транспортной тяги 24 и телескопического стопорного устройства 23 используется штырь 25 с кольцом 1 и штырь 22.

Звенья механизма подьема шарнирно связаны друг с другом, а также с рамой и с режущим аппаратом посредством осей 2,3,11,12,14,17,18,20,21.

При рабочем положении режущего аппарата шток гидроцилиндра 5 выдвинут, положение рукоятки гидрораспределителя — «плавающее». Транспортная тяга 24 сложена и закреплена цепью. Штырь 3 телескопического стопорного устройства вынут из отверстия и закреплен на скобе. Пружины 9 и 10 уравновешивают часть веса подрамника и режущего аппарата и обеспечивают необходимое давление его башмаков на почву. Перемещение режущего аппарата при копировании неровностей поля обеспечивается тягой свободного хода 13 и шарнирным четырехзвенником, образованным рамой, подрамником, рычагом 16 и гидроцилиндром 5.

При обьезде препятствий, разворотах и небольших переездах режущий аппарат переводится в положение ближнего транспорта. Эта операция производится водителем кабины из транспорта. При этом сначала включается гидроцилиндр навесной системы трактора, и косилка вместе с навеской подымается на необходимую высоту. Затем включается гидроцилиндр косилки 5, его шток втягивается и через тягу 13 происходит поворот режущего аппарата.

В поднятом положении режущий аппарат не фиксируется, поэтому во избежание выхода из строя гидросистемы косилки длительные переезды агрегата в положении ближнего транспорта не допускаются.

При переводе косилки в транспортное положение для дальних переездов, как при переводе в ближний транспорт, включается цилиндр навесной системы трактора, и косилка вместе с навеской подымается на необходимую высоту. Затем включается гидроцилиндр косилки 5, его шток втягивается и через рычаг 16 и тягу 13 поворачивает режущий аппарат до вертикального положения. Далее навесная система трактора возвращается в прежнее положение. Для фиксации механизма в поднятом положении на штырь кронштейна 11 (см. рис.1) одевается транспортная тяга 24. Длина тяги регулируется резьбовым наконечником. Она закрепляется штырем 25 и стопорится пружинным кольцом 1. Штырь телескопического устройства устанавливается в отверстие.

Перевод косилки в рабочее положение осуществляется в обратном порядке.

4. Ротационный режущий аппарат.

Ротационный режущий аппарат (рис.10) предназначен для скашивания травы. Он состоит из панели бруса 34 и днища 26, соединенных между собой болтами 35.

Под днищем 26 установлены башмаки 23, которыми режущий аппарат опирается на землю.

Режущий аппарат может свободно поворачиваться в цапфах кронштейнов 1, обеспечивая копирования неровностей почвы.

На режущем аппарате имеются четыре одинаковых ротора 14, каждый из которых снабжен двумя ножами 8, шарнирно установленными на специальных болтах 17, на средние роторы установлены удлиненные ножи, роторы 14 установлены на валах 11 на шлицевом соединении, затянуты гайками 3 и законтрены шайбами 10.

В нижней части валов 11 на шпонках закреплены шестерни 19, связанные кинематически с распределительной ведущей шестерней 32 через промежуточные шестерни 20, установленные каждая на подшипниках 6 и осях 7.

Распределительная шестерня 32 установлена на шлицевом соединении на валу 30.

Для контроля уровня масла в полости режущего аппарата используется пробка 5. При этом режущий аппарат должен быть установлен в положение близкое к вертикальному, транспортному.

Смазка подшипников 9 производится через масленки 4.

В правой части режущего аппарата имеется кронштейн 16 для крепления полевого делителя.

5. Полевой делитель.

Отделение скошенной массы от нескошенного травостоя осуществляется с помощью полевого делителя.

Читать еще:  Как работает механическая газонокосилка

Полевой делитель состоит из кронштейна, щитка делителя, пружины с чашечной шайбой и болта. Щиток делителя установлен под углом к направлению движения агрегата. Пружина, удерживающая щиток делителя в рабочем положении, дает возможность отходить ему назад в момент перегрузок и снова возвращаться в исходное положение.

6. Механизм передач.

Привод рабочих органов косилки осуществляется от ВОМ трактора через карданную передачу к валу ведущего шкива. Далее через клиноременную (рис.13, 14) и зубчатую передачи.

1. Карданная передача состоит из телескопического вала, двух шарниров, закрытых телескопическим кожухом, установленным на шарикоподшипниках. Для предотвращения проворачивания кожуха на нем имеются две стопорные цепи, закрепляемые одна к раме навески косилки, другая — через скобу к средней тяге навесного устройства трактора.

2.Клиноременная передача состоит из ведущего шкива 2, клиновых ремней 4 (см. рис. 13) и ведомого шкива 24 (см. рис. 10). Передача защищена кожухом (рис.15).

На валу 8 (см. рис. 13) в корпусе шкива 2 смонтирована обгонная муфта 3, предназначенная для обеспечения холостого хода роторов и механизмов передач в момент отключения вала отбора мощности трактора. Ведущий шкив 2 установлен на подшипниках 5 и 6 в корпусе 7, шарнирно подвешенном к подрамнику на оси 9. Соосность канавок ведущего и ведомого шкива обеспечивается смещением корпуса 7 за счет перестановки регулировочных шайб 1.

Натяжение клиновых ремней осуществляется с помощью натяжного устройства (см. рис. 14), состоящего из натяжника 1, шарнирно связанного с корпусом шкива, пружины 2, чашечной шайбы 4 и гаек 3. Натяжник 1 устанавливается в отверстие сухарика 13 (см. рис. 6).


Рис.15. Кожух ременной передачи

7. Тяговый предохранитель.

Тяговый предохранитель (рис.16) предназначен для предупреждения поломок режущего аппарата в момент его столкновения с препятствием. Он состоит из двух тяг 7 и 10 с клиновыми фиксаторами 9 и 8, которые удерживаются в зацепленном состоянии с помощью усилия, создаваемого цилиндрической пружиной 5. Усилие срабатывания предохранителя регулируется поджатием пружины 5 посредством гаек. На тяге 10 установлены хомуты 3, на которых она может перемещаться по направляющей планке 2 до упора 1. При наезде режущего аппарата косилки на препятствие под действием увеличивающего тягового сопротивления фиксаторы выходят из зацепления, в результате чего длина тягового предохранителя увеличивается, а косилка разворачивается. Угол разворота ограничивается упором 1. Тяговый предохранитель присоединяется одной стороной к подрамнику посредством скобы 6, другой стороной — к штырю рамы навески через шаровой шарнир 11.


Рис.16. Тяговый предохранитель

8. Стойка.

Стойка служит для удержания косилки в положении, удобном для хранения и навешивания на трактор. Она состоит из трубы, подошвы и пружинного шплинта. На трубе, имеются отверстия для фиксации стойки; верхнее — в положении хранения на мягком грунте, среднее — в положении хранения на твердом грунте и нижнее — в рабочем положении косилки.

9. Гидрооборудование.

Гидрооборудование (см. рис. 7) предназначено для обеспечения привода механизма уравновешивания и состоит из гидроцилиндра 5, замедлительного клапана 8, сапуна 4, рукава высокого давления 7 и устройства, предотвращающего вытекания масла из гидросистемы при ее отсоединении от трактора.

10. Ограждение кабины трактора.

Ограждение кабины трактора обеспечивает безопасность механизатора на рабочем месте при работе косилки. Оно состоит из рамки, на которую натянута металлическая сетка, кронштейнов, натяжника. Ограждение крепится в кабине трактора болтами, гайками и винтами. При навеске ограждения на трактор МТЗ на кабине необходимо просверлить два отверстия для крепления кронштейнов.

Сегментная косилка КСФ-2.1 с особым видом режущих траву элементов

Сегментная косилка КСФ-2.1 создана для навешивания на мини-трактора и мотоблоки. Это устройство предназначено для механизации процессов заготовки сена, получив свое название за счет особого вида режущих траву элементов – в виде крупных острых треугольников. Также называется «сегментно-пальцевой».

Косилка сегментная КСФ 2.1

Косилки сегментные типа КСФ-2.1 выпускаются Люберецким заводом «Сельхозмаш» (Россия, Москва). Это предприятие является преемником завода Ухтомского и продолжателем его многолетнего дела – изготовлением сеноуборочного оборудования различных видов и конструкций.

Назначение

КСФ-2.1 отлично справляются с покосными работами преимущественно на равнинных территориях – косят разнотипные травяные культуры с укладкой растительной массы в покос:

  • Естественно растущих трав.
  • Сеянных зерновых и других культур.

Косилка применима для проведения плановых покосов на территориях практически любых климатических зон – обеспечивает беспроблемную работу с исключением лишь полупустынных и пустынных участков.

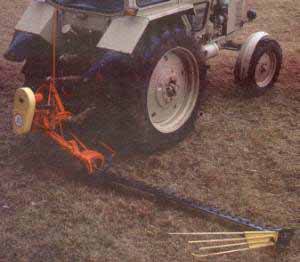

Фото косилки КСФ-2.1

Преимущества и недостатки

Кроме возможности использования в любых погодных условиях, косилки сегментные КСФ-2.1 обладают рядом других преимуществ, за которые они ценятся многими хозяйственниками:

  • Высокая производительность, достигаемая сравнительно высокой скоростью работы и большой шириной одновременного захвата – более 2-х метров.
  • Легкий вес этого навесного косильного оборудования позволяет работать с ним даже на малых видах транспортных устройств.
  • Малая энергоемкость аппарата поможет сэкономить средства и не влияет на увеличение себестоимости сена при уменьшении объемов заготовки.
  • Простое управление без подключения гидравлики не требует дополнительного обслуживающего персонала, кроме оператора тяглового трактора.
  • Экономичность приобретения самого устройства и запчастей к нему, доступных повсеместно.
  • Качественная работа на большой скорости и долгий срок службы – к истечению периода эксплуатации достаточно будет поменять режущее полотно, и косилка снова будет готова к покосному сезону.

Устройство

Косилка марки КСФ-2.1 состоит из следующих основных конструкционных узлов и деталей:

  • Рамы, на которой берут основание остальные рабочие инструменты и которая имеет крепление для установки к навеске трактора.
  • Тяговой штанги, предназначенной для связи рабочего режущего инструмента с рамой устройства.
  • Режущего полотна с острыми сегментами (пальцами).

В работе косилки полотно с ножами приводится в поступательно-возвратное движение параллельно поверхности земли. При этом встречающиеся на его пути стебли попадают на неподвижные сегменты полотна и сразу же плотно прижимаются к ним подвижными лезвиями. Срез трав происходит подобно работе обычных ножниц, оставляя за собой полосу уже готового покоса.
Схема косилки КСФ-2.1

1 — головка ножа; 2 — направляющие головки ножа; 3 — крышка головки ножа; 4 — внутренний башмак; 5 — отводной пруток; 6 — наружный башмак; 7 — полевая доска; 8 — палец; 9 — вкладыш пальца; 10 — сегмент ножа; 11 — прижим ножа; 12 — спинка ножа; 13 — пластина трения.

Читать еще:  Двигатель для лодки из мотокосы

Особенности эксплуатации

Крепление косилки к трактору проводится с фиксацией продольных тяг тракторного устройства навески, установкой расстояния от земли до их задних концов около 40-ка см и подъемом не более 65-ти см. Это делается для невозможности бокового смещения рамы косилки относительно центральной оси тяглового агрегата.

В работе с устройством следует соблюдать правила, способствующие долговременной и безопасной его эксплуатации:

  • Режущий аппарат косилки должен прикрываться защитным кожухом.
  • Остановка трактора должна происходить с одновременным приведением в действие вала отборов мощностей.
  • Все настроечные и очистные работы с самой косилкой и особенно режущим инструментом проводятся при полной остановке и заглушке трактора.
  • Транспортировка устройства проводится с надетым на его зубья защитным щитком.

Технические характеристики

Технические характеристики сегментной косилки КСФ-2.1:

Электротовары

Поиск товаров

Руководство по эксплуатации. Косилка КС-Ф-2.1Б

Краткая техническая характеристика.

Навешивание косилки на трактор.

Возможные неисправности и способы их устранения.

Правила техники безопасности.

Косилка используется для скашивания естественных и сеяных трав.

Краткая техническая характеристика.

Производительность за 1 час основной работы — 1,25 — 2,3 га.
Ширина захвата — 2,1 м.
Рабочие скорости — 6 — 12 км/ч.
Средняя высота среза — 60 мм (естественные травы) и 80 мм (сеяные травы).
Шаг пальцев — 76,2 мм.
Эксцентриситет кривошипного механизма — 32 мм.
Агрегатируется с тракторами, тяговый класс — 0,6; 0,9; 1,4.
Масса — 225 кг.

Общее устройство.

Косилка состоит из рамы, режущего аппарата, тяговой штанги, шатуна и привода с механизмом подъема режущего аппарата. Технологический процесс работы — при движении косилки трава срезается режущим аппаратом и укладывается на землю в прокосы.

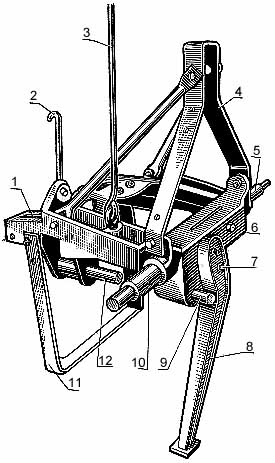

Рама косилки(рис. 1)

— служит для присоединения косилки к навесному устройству трактора. Состоит из рамы 1, транспортного крюка 2 и прута 3, стойки 4, оси навески 5, стоек передней 8 и задней 9.

Рис 1. Рама косилки.

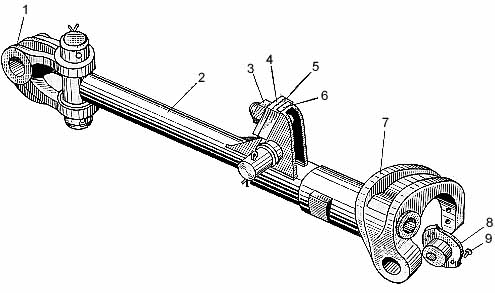

Тяговая штанга(рис. 2)

— служит для соединения режущего аппарата с рамой косилки. Состоит из следующих основных сборочных единиц: кронштейна 1, тяговой штанги 2, рифленых сектора 5 и шайбы 4, кронштейна 6, шарнира башмака 7 и эксцентричной втулки 8.

Рис 2. Тяговая штанга с шарниром башмака и устройством наклона.

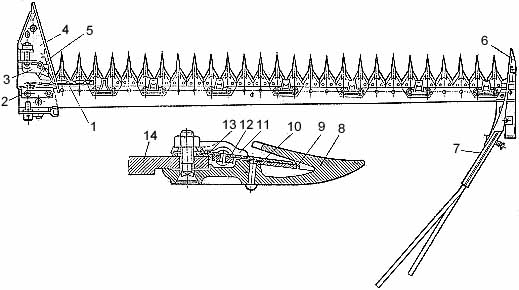

Режущий аппарат (рис 3)

— предназначен для срезания травы. Состоит из пальцевого бруса 14, головки ножа 1, направляющей головки ножа 2, крышки головки ножа 3, внутреннего башмака 4. отводного прутка 5, наружного башмака 6, полевой доски 7 со стеблеотводом, пальца 8, вкладыша пальца 9, сегмента ножа 10, прижима ножа 11, спинки ножа 12 и пластины трения 13.

Рис 3. Режущий аппарат косилки с разрезом по пальцу.

Технологический процесс
— при движении режущего аппарата трава попадает между его пальцами, лезвия сегментов прижимают траву к режущим кромкам противорежущих пластин пальцев и срезают ее. Срезанная трава переваливается через пальцевый брус и ложится на землю в прокос. Отводной пруток отводит срезанную траву от головки ножа. Полевая доска со стеблеотводом освобождает место от срезанной травы для последующего прохода внутреннего башмака и правых колес трактора.

Регулировки:
Положение пальцев на пальцевом брусе — противорежущие пластины пальцев должны располагаться в одной плоскости, чтобы облегчить установку необходимого зазора в режущих парах.

Добиваются подгибом пальца или постановкой регулировочных прокладок между пальцами и пальцевым брусом.

Допустимое отклонение не более 0,3 мм.

Расстояние между пальцами — должно быть постоянным и равным 76,2 мм. Допустимое отклонение 3 мм.

Величина зазора между упорами (плечиками) пальцев — зазор не должен превышать 0,3 мм. При большем зазоре ослабляется крепление пальцев на пальцевом брусе, что ведет к увеличению зазоров между сегментами и пальцами, в результате чего ухудшается качество среза травы. Это также может служить причиной поломки ножа или пальца. Устраняют оттяжкой упоров пальцев без нагревания.

Положение сегментов на спинке ножа — сегменты должны располагаться в одной плоскости. Допустимое отклонение по вершинам сегментов не должно превышать 0,3 мм. Регулировка достигается рихтовкой спинки ножа, сегментов.

Положение сегментов ножа относительно пальцев — зазор между режущими кромками сегментов и пальцев должен быть по вершинам сегментов 0 — 0,3 мм, а по основанию их 0,3 — 1,0 мм.

При малых зазорах происходит преждевременный износ сегментов и противорежущих пластин пальцев, повышается сопротивление перемещению ножа в пальцевом брусе, что в свою очередь ведет к поломке деталей режущего аппарата и механизма его привода.

При больших зазорах происходит ухудшение качества среза, что может стать причиной увеличения высоты среза и недобора урожая травы.

Добиваются необходимых зазоров подгибом пальцев. Зазор по основанию сегмента часто уменьшается до недопустимого значения из-за износа пластин трения. В этом случае пластины трения поворачивают на 180 град. (если они оборотные) или заменяют новыми.

Положение направляющей головки ножа — зазор между пяткой головки ножа и направляющей не должен превышать 0,3 мм. При большем зазоре на поверхности поля у внутреннего башмака остаются несрезанные стебли травы. Регулируют с помощью прокладок.

Положение прижимов ножа — зазор между прижимами и сегментами не должен превышать 0,3 мм. При большем зазоре ухудшается качество среза растений, а при упоре прижима о сегмент преждевременно изнашиваются их рабочие поверхности и повышается сопротивление перемещению ножа в пальцевом брусе. Регулируют подгибом носков прижимов или с помощью регулировочных пластин, устанавливаемых между прижимами и пластинами трения.

Положение пластин трения — пластины трения должны касаться сегментов. Добиваются подгибанием их или с помощью прокладок, устанавливаемых между пластинами трения и пальцевым брусом. Допустимый зазор не более 0,3 мм. Пластины трения должны касаться заднего торца спинки ножа. Регулируют смещением пластин трения за счет увеличенного диаметра отверстий под болты крепления. При наличии зазора ухудшается качество среза растений и возможна поломка спинки ножа в этом месте из-за появления усталостных явлений вследствие многократных перегибов.

Читать еще:  Косилка заря отзывы

Центровка ножа — в крайних положениях ножа середины сегментов не должны доходить до середины пальцев с обеих сторон на одну и ту же величину, т.к. ход ножа меньше, чем расстояние между пальцами. Допустимое отклонение не должно превышать +-3 мм. Нарушение этого условия ведет к ухудшению качества среза растений с той стороны пальца, куда сегмент не доходит на величину большую, чем положено. Добиваются изменением длины шатуна.

Перебег сегментов в сторону внешнего башмака не допускается, т.к. при постановке режущего аппарата в транспортное положение шатун станет в распор и поднять вертикально пальцевый брус будет невозможно.

Вынос внешнего башмака — в работе режущий аппарат должен двигаться фронтально. Это достигается за счет выноса внешнего башмака вперед в пределах 35 — 55 мм (по крайним пальцам) при неработающей косилке. Тогда в работе все мертвые зазоры в сочленениях механизма подвески будут выбраны и режущий аппарат расположится фронтально. Достигается изменением длины растяжки (шпренгеля), а также разворотом пальцевого бруса с помощью эксцентриковой втулки.

Высота среза — заданную высоту среза устанавливают с помощью полозков, расположенных под башмаками. Полозок на внутреннем башмаке имеет ступенчатую, а полозок на внешнем башмаке — плавную регулировки.

Наклон пальцевого бруса — пальцевый брус должен находиться в горизонтальном положении, т.к. с его наклоном ухудшается равномерность высоты стерни. Иногда прибегают к наклону пальцевого бруса для достижения минимальной высоты среза или при кошении полеглого стеблестоя. Если пальцы врезаются в землю, что часто наблюдается на неровном поле, то наклон вниз уменьшают. При скашивании низкого травостоя, особенно на естественных сенокосах, а также на влажной массе , срезанная трава часто скапливается на пальцевом брусе, особенно при движении вниз, что может привести к повторному срезанию стеблей и даже к забиванию режущего аппарата. В таких случаях наклон пальцевого бруса уменьшают до пределов, предотвращающих скапливание на нем массы.

Положение стеблеотводов — их положение подбирают таким, чтобы высокие стебли через них не переваливались, а низкие во всех случаях отводились влево. Это необходимо для того, чтобы в полосе движения полевой доски не оказалась срезанная трава, которая впоследствии будет примята колесами трактора, перекатывающимися по этой полосе, или попадет под воздействие головки ножа и приведет к забиванию режущего аппарата при последующем проходе косилки. Регулировку выполняют подгибом стеблеотводов.

Мехнизм привода ножа

— обеспечивает возвратно-поступательное (колебательное) движение ножа.

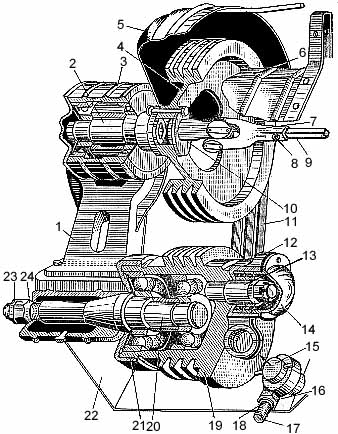

Состоит из привода и шатуна. Привод косилки (рис. 4) включает основные сборочные единицы: кронштейн коробки ведущего шкива 1, вал ведущего шкива 2, шкив ведущий 4, вилку карданной передачи 7, шлицевой вал 9, клиновые ремни 11, корпус головки шатуна 12 с пальцем эксцентрика 13, шкив эксцентрика 19 и его ось 20.

Рис 4. Привод косилки.

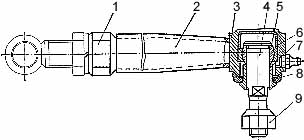

Шатун (рис.5) состоит из резьбовой втулки 1, трубы 2, корпуса 3, пальца 4, шарнирного подшипника 5, упорного кольца 6, втулки 7, манжеты 8 и гайки 9.

Принцип действия — верхний ведущий шкив передачи приводится в обращение от несинхронного вала отбора мощности трактора. При этом ведомый шкив имеет кривошипный вал с эксцентриком, который и передает колебательные движения ножу через шатун. При этом клиноременная передача является одновременно и предохранительным устройством для режущего аппарата.

Установки и регулировки: Положение шатуна относительно ножа — в горизонтальной плоскости линия шатуна должна быть параллельна ножевой полосе. При появлении непараллельности наблюдается биение ножа вперед-назад, что приводит к преждевременному выходу из стоя деталей режущего аппарата и механизм привода ножа. Регулировку выполняют изменением длины растяжки (шпренгеля) и с помощью эксцентриковой втулки 8 ( рис.2 ).

Степень натяжения клиновых ремней — при излишнем натяжении ремней происходит их преждевременный износ и возможны поломки режущего аппарата и механизма привода ножа при попадании между сегментами и пальцами посторонних предметов или при зарывании режущего аппарата в землю.

При слабом натяжении появляется большое проскальзывание ремней, что приводит их к преждевременному выходу из строя и к ухудшению качества работы режущего аппарата из-за уменьшения скоростей резания. Поэтому ремни натягивают возможно меньше, но чтобы пробуксовывание их на шкиве было в пределах нормы, обеспечивая нормальную частоту вращения кривошипного вала.

Повышенная температура шкивов сигнализирует о слабом натяжении ремня. Регулировку выполняют путем натяжения ремней посредством винта 2 (рис.6).

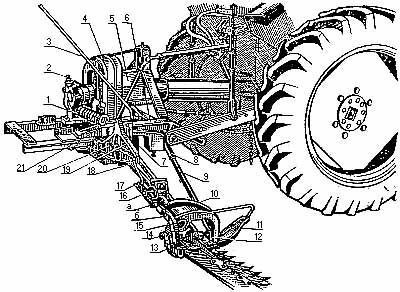

Рис 6. Механизм подъема режущего аппарата косилки.

Правила техники безопасности.

Во избежание несчастных случаев при работе с косилкой необходимо соблюдать следующие правила:

Допускать к обслуживанию косилки только трактористов, изучивших конструкцию и правила ее эксплуатации.

Нельзя работать на косилке без защитных кожухов. Пальцы режущего аппарата при транспортных переездах должны быть закрыты щитком.

Перед пуском косилки в работу следить, чтобы никого не было впереди и возле машины.

При остановках агрегата включать вал отбора мощности трактора.

Навешивать и снимать косилку с трактора, а также производить исправление в косилке, регулировку и смазку можно только при заглушенном двигателе трактора.

Очищая на остановках режущий аппарат от травы, а также при заточке и смене ножа, не прикасаться руками к режущим частям.

При подъеме режущего аппарата для установки в транспортное положение не браться руками за пальцы режущего аппарата.

Если косилка не работает и отсоединена от трактора, она должна быть поставлена на имеющиеся на ней стойки, а режущий аппарат, во избежание опрокидывания косилки, должен быть опущен в рабочее положение.

При регулировке механизма подъема или замене его деталей необходимо предварительно освободить от натяжения пружину подъема.
