Газ некст полуприцеп

Характеристика седельного тягача «ГАЗон»

В сфере грузовых автоперевозок экономическая составляющая играет главную роль. Основная задача – переместить наибольший объем товаров с минимальными затратами. Руководствуясь данной целью, конструкторы разработали и запустили в производство седельный тягач для транспортировки грузов с помощью полуприцепа.

Общая характеристика седельного тягача «Газон-Next»

Седельный тягач «Газон-next» (ГАЗ-С47R13) – это грузовик на базе шасси одноимен-ного среднетоннажника. Для него сконструированы два вида полуприцепов на 7,5 и 11 метров.

Предназначение и преимущества

Седельный тягач газон предназначен для транспортировки крупногабаритных грузов в полуприцепе и имеет ряд преимуществ в сравнении с предшественником:

  • возможность доставки длинномерных грузов;
  • высокая емкость полуприцепа, вследствие чего КПД возрастает, транспортировка крупных товаров становится дешевле;
  • полуприцеп легко отсоединяется, в случае необходимости его можно быстро поменять;
  • внушительная грузоподъемность по отношению к собственному весу.

Особенности конструкции

Седельные тягачи подразделяются на два основных вида:

  1. Европейские – бескапотные компактные кабины, изготовленные из металла.
  2. Американские – при изготовлении кабины используется пластик, ярко выраженное капотное пространство.

Кстати! Это связано с тем, что в Европе существуют жесткие требования к длине ТС, в США к этому относятся лояльно.

Тягач «Газон-Некст» с полуприцепом – это грузовой автомобиль с американским типом кабины, к которому крепится прицеп с помощью специального сцепного механизма-седла. Превосходство данной конструкции заключается в мобильности, заменить прицеп в считанные минуты не составит труда.

Установка тентованного каркаса высотой до 2,35 метра дает возможность выгрузки не только с задних ворот, но и сбоку.

Монтаж сдвижной крыши на полуприцеп увеличит его функциональность, что позволит производить погрузо-разгрузочные работы через верх. Также возможно использование трала, крано-манипуляторного прицепа.

Технические характеристики

Масса ГАЗ-С47R13 – 8 700 кг, в составе с полуприцепом автомобиль рассчитан на работу с общей массой 16 800 кг при максимально допустимой грузоподъемности 10 тонн.

Остальные паспортные данные выглядят следующим образом:

  • двигатель- ЯМЗ-53403 (Евро-4) с объемом 4,43 л и мощностью 210 л. с.;
  • трансмиссия механическая пятиступенчатая;
  • пневматическая тормозная система, диски в круг;
  • максимальный вращательный момент 780 при 1200–1600 нМ;
  • расход топлива на 100 км при умеренной езде равен 17–22 л;
  • грузоподъемность 10 000 кг;
  • общий вес ТС с прицепом 16 800 кг;
  • осевая нагрузка распределена следующим образом: первая ось 2 300 кг, вторая 6 400 кг, третья 8 100 кг.

Двигатель

Максимальная скорость данного автомобиля, заявленная заводом-изготовителем, составляет 104 км/ч.

Для резвой и комфортной езды двигателя среднетоннажного предшественника недостаточно.

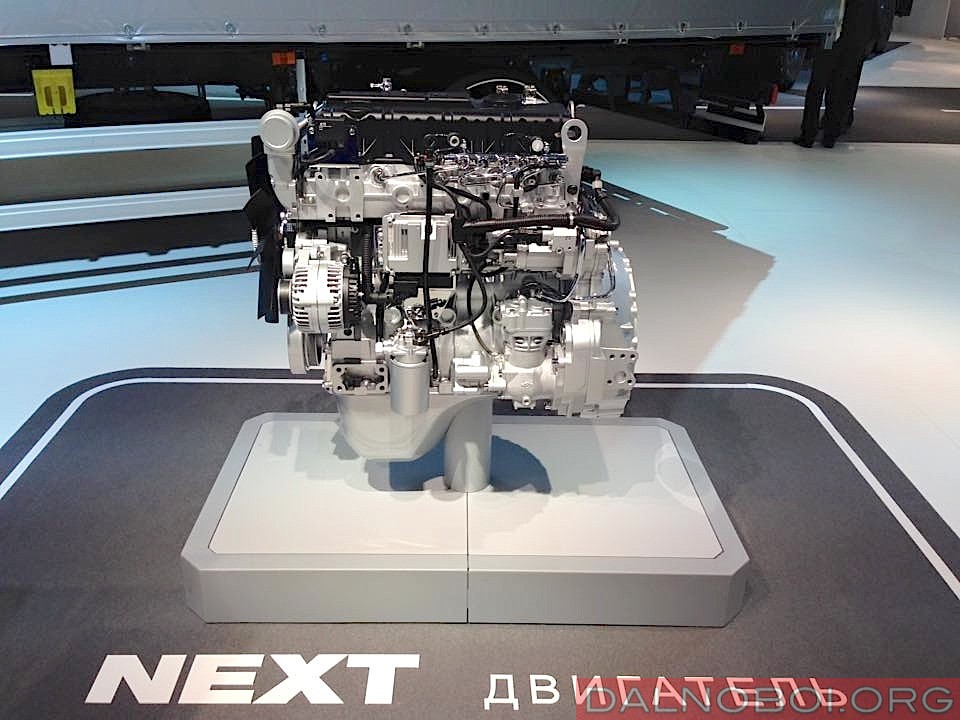

Поэтому ГАЗ-С47R13 выпускается с мощным шестнадцатиклапанным турбодизельным движком объемом 4.4 литра – ЯМЗ-53403 из семейства ЯМЗ-530.

Это 4-тактный двигатель с расположенными в ряд цилиндрами, турбонаддувом за счет турбокомпрессора и системой охлаждения жидким агентом (антифризом). Полная масса двигателя 500 кг при габаритах (Д × Ш × В) 884 × 708 × 891 мм. Эко-класс Евро-4.

Ходовая

Подвеска у газона зависимая пневматическая/рессорная. Рама осталась от предшественника, но с увеличением мощностей ее сделали прочнее в области передней подвески и в месте крепления двигателя.

В задней подвеске используется увеличенный в объеме коренной и подкоренной листы. Расстояние между осями составляет 3 770 мм. По кругу установлены дисковые тормоза с пневмоприводом. Механизм седла Jost JSK 26D.

Для того чтобы добиться снижения высоты рамы и из расчета на усиление осевых нагрузок, завод-изготовитель устанавливает шины 245/70R19,5 от автомобиля «Газон-Next City».

Коробка передач и мост

ГАЗ-С47R13 оснащен усиленной пятиступенчатой механической коробкой передач:

  • вперед 5 передач;
  • назад 1 передача.

КПП работает бесшумно и плавно в отличие от старых моделей.

В основе ведущего моста – балка ГАЗ-53, сам мост на рессорах, но тормоза и редуктор другие.

Кабина

Кабина представлена в двух вариациях:

  • трехместная (больше подходит для перевозок на короткие расстояния, без остановки на ночлег);
  • семиместная, с двухрядным размещением и дополнительной боковой дверью ко второму ряду сидений.

ВАЖНО! Спинки сидений раскладываются, при необходимости оборудовать спальное место совсем нетрудно.

Также можно рассмотреть установку закабинного спальника, по стилю сочетающегося с кабиной от завода «Чайка-Сервис». Опыт работы завода в данном направлении с 2000 года.

Интерьер изготовлен из простых материалов, выглядит по-европейски современно.

Читать еще:  Навеска т 16

Отзывы владельцев

На основании отзывов, комментариев, фото- и видеоотчётов владельцев седельного тягача «Газон-Некст» в Сети можно выделить и резюмировать основные плюсы автомобиля ГАЗ-С47R13:

  1. Схожесть с американским грузовиком, брутальный вид.
  2. Дешевый в обслуживании.
  3. Комфортный внутри.
  4. Приспособлен к российскому климату.
  5. Хорошая замена среднетоннажникам.

Где можно купить

  1. Автосалон «Автотрейдмаш» в Нижнем Новгороде продает автомобиль ГАЗ на разных условиях от 1 960 000 т. р. https://furgon.ruprom.net/p217457210-sedelnyj-tyagach.html
  2. «Чайка сервис СПБ», предлагает ТС от 3 650 000 т. р. https://spb.pulscen.ru/products/tyagach_sedelny_gazon_next_s_polupritsepom_117309204
  3. ООО «Вектор» – стоимость ТС 2 530 000 т. р. https://spb.blizko.ru/products/163244310-sedelny_tyagach_gazon_next_c42r33_2_kh_ryadnaya_kabina_s_polupritsepom
  4. Newavtomobili из Новосибирска предлагает автомобиль за 2 310 000 т. р. https://spec.drom.ru/novosibirsk/truck/truck-tractor/tjagach-az-s41r13-next-city-so-spalnikom-66573807.html
  5. ООО «Дайзен» газон с полуприцепом 11 м за 3 120 000 т. р. https://samara.satom.ru/p/208125862-sedelnyy-tyagach-na-baze-gaz-c41r13-gazon-next-city-s-polupricepom/

Из всего вышесказанного следует вывод: седельный тягач «Газон-Некст» – это хороший в соотношении цена/качество автомобиль, нацеленный на российского потребителя, приспособленный к местным условиям и с адекватной стоимостью обслуживания.

Детальная инструкция видна на видео:

Газель полуприцеп — основные виды и применение

Трудно представить, что Газель может быть седельным тягачом. Но это так. Сама по себе машина востребованная, поэтому возможности автомобиля существенно расширились.

Описание и сфера применения

Без особых затрат Газель полуприцеп за короткое время превращается в седельный тягач для транспортировки габаритных или нестандартных грузов. Рост грузоподъемности при присоединении прицепа позволяет зафиксировать категорию под номером N1, а значит применять авто в городских условиях.

На сегодня полуприцеп газель (сочетание САЗ-9459 и ГАЗ-2409) не имеет аналогичных вариантов. Сходной по классу можно лишь назвать ГАЗ-3302. Эта машина имеет удлиненную до 4,32 метра платформу и берет на борт 1,32 тонны.

Производство серийного ряда началось пятнадцать лет назад (в 2004 году). В условиях города для газели (полуприцепа) всегда много работы. Имея компактный размер, машина может транспортировать крупногабаритные грузы: трубы, доски, арматуру или швеллеры.

Во многих областях промышленности и строительства подобные машины востребованы. Они отвечают экологическим нормам, компактны и имеют допуски от ГИБДД в условиях города.

Высота полуприцепа не достигает и одного метра (985 см), что важно при выполнении погрузочно-разгрузочных работ. Модель настолько удачная, что ближайших конкурентов пока не наблюдается. Ведь машины МАЗ слишком громоздкие для использования в городских реалиях.

На видео полуприцеп 12 метров.

Основные виды и их технические характеристики

На сегодня Газель с полуприцепом имеет оригинальные технические характеристики, которые позволяют транспортировать грузы до 6,45 метров длины. При этом вес ограничивается в пределах 2,32 тонны.

В тормозном блоке стоит гидравлический-вакуумный усилитель. Причем акцент сосредоточен на вакуумном контуре. Этот факт и явился оригинальной «изюминкой» конструкции, которая представляет собой сочетание САЗ-9459 и ГАЗ-2409.

Согласно все тем же нормам, сцепка снабжена двух магистральным контактом тягача газель с полуприцепным устройством. Одна из магистралей управляет, другая – питает.

Седельный тягач с названием ГАЗ-2409 имеет базу ГАЗ-3302. На нем крепится седельный узел JSK 3-2, произведенный в Германии. Этот агрегат способен работать с разнообразными прицепами, включая:

  • эвакуатор;
  • кран;
  • специальные агрегаты для транспортировки скота;
  • рефрижераторы;
  • фургоны (включая изотермический).

На фото Газель под номером 2409.

Движок ГАЗ-5601 компактно располагается в передней части машины. Силовая установка САЗ-9459 и ГАЗ-2409 дизельная. Она вполне надежная и функциональная, имеет турбонаддув, предварительное охлаждение поступающего воздуха.

Шины полуприцепа испытывают повышенные нагрузки, давление в которых достигает 4,85 килограмм на квадратный сантиметр, шины тягача имеют давление 3,22 кг/см2.

Технические характеристики Газель с полуприцепом ГАЗ-2409

В кабине водителя вмещается 3 человека. Скорость полуприцепа Газель достигает 90 километров в час.

  1. Габариты автомобиля 4812 х 2016 х 2121 мм;
  2. Компоновка колес 4 х 2;
  3. Колесная база, мм 2910;
  4. Уровень по экологии Евро 3;
  5. Силовая установка мощностью кВт 87,7;
  6. Нагрузка на седельно-сцепное устройство 1610 кг;
  7. Высота сцепки 1050 мм;
  8. Бензиновая силовая установка УМЗ-4217 (3М3-40528);
  9. Расход горючего составляет 19 литров (скорость 60 км/час);
  10. Машина способна развивать скорость до 95 км/ч;
  11. Вес тягача 3510 кг;
  12. Укомплектованная масса 1710 кг;
  13. Общая масса прицепа (полуприцепа) 3400 кг.

Бортовая тентованная платформа

Если рассматривать Газели полуприцепы с индексами 3302, 2409 или 3310, то они дифференцируются на следующие виды:

  1. Бортовая/тентованная платформа;
  2. Рефрижератор;
  3. Промтоварная повозка;
  4. Изотермический фургон.
Читать еще:  Фрезы для культиватора

Тент можно снимать, что дает возможность перевозить объемные, но не тяжелые грузы. Грузоподъемность полторы тонны. Внутренние габариты 1,82х3 м. Объем достигает восьми кубических метров (вмещается четыре паллеты). Общая длина 4,52 метра.

Рефрижератор

Полуприцеп-рефрижератор крайне необходим для перевозки различных продуктов при низких температурах:

Полуприцеп фургон может взять на борт 1,52 тонны полезного груза, внутренние габариты составляют 1,82х3,2 метра Полезный объем грузового отсека варьируется от 9 до 10 кубических метров. Длина полуприцепа может достигать 4,52 метра.

Изотермический фургон

Грузы, перевозимые в изотермическом фургоне:

Существует два варианта фургонов: каркасный и бескаркасный. Причем первый имеет наружную обшивку из металла и пластика, что эффективно предупреждает коррозию. Внутри фургон обшит металлическим листом. Зазоры проложены плитами ПВХ.

Ставится рефрижераторное оборудование, которое может поддерживать температурный режим порядка до минус 20 градусов (плюс минус 5) по Цельсию. Длина автопоезда встречается: 3,6 метра, 5,1 или 6,2. Высота и ширина составляют два метра.

Грузоподъемность в килограммах: 4510, 4455 или 4442.

Полезный объем в кубических метрах:

На ГАЗах-3309 ставятся движки Cummins, которые выпускаются в Ярославле и Минске. Причем мощность силовых установок также варьируется по мощности лошадиных сил: 152.9, 125.8 или 134.6.

Машина выгодно отличается простотой конструкции и надежностью.

Серия Next

Настоящим прорывом стало появление на рынке малотоннажных грузовиков семейства ГАЗелей – Next. Выпуск серии стартовал в 2013 году. Машины были усовершенствованы на базе ГАЗель-Бизнес. Они комплектовались отдельной передней подвеской. Следует заметить, что управление рычажное, а еще есть реечный гидроусилитель.

Тип Газели Next выгодно отличается устойчивостью и мягкостью хода. Каркас оцинкован, в конструкции присутствуют прочный пластик и штамповочно сварное оснащение.

Кабина стала более вместительной, сидение можно регулировать под фигуру водителя. Снижена вибрация, расширен обзор, а еще улучшена шумоизоляция.

Силовая установка стоит турбодизельная Cummins. Однако на последних моделях ставятся газовые и бензиновые движки. Также ставятся моторные двигатели EvoTech 2.7, которые соответствуют Евро 4. Предоставляется возможность модифицировать до Евро 5 и 6.

Охлаждение реализуется за счет увеличенного поддува радиатора. Есть специальный элемент, а именно, подогреватель Webasto, который обеспечивает запуск движка при любой погоде.

У модели в наличии динамическая стабилизация (ESP) и противобуксовочная регулировка (ASR). Если заказчик желает, то можно дополнительно установить подушки безопасности.

Техническая характеристика

  1. База машины: 5 635х2 069х2 138 мм;
  2. Грузоподъемность 1445 кг;
  3. Если база 6 708х2 069х2 139 мм, то грузоподъемность 1 270 кг.

Принципиальное отличие: рабочий ресурс составляет 150 тыс. километров. Технический осмотр можно делать через каждые 20 тысяч километров. Производитель дает гарантию сроком на два года.

  1. Новая ГАЗель-3302 (полуприцеп 8,6 метров) можно приобрести за 1 000 000 рублей;
  2. Изотермический фургон стоит полтора миллиона рублей;
  3. Рефрижераторы можно купить от 2 500 000 рублей;
  4. Цены на ГАЗель-Next стартуют с 750 тысяч рублей.

Если стоят разные двигатели, то цены заметно варьируются. Например, седельный тягач (ГАЗ-3302) с полуприцепом и движком бензиновым (УМЗ 4318) стоит 1,1 миллиона. С дизельным двигателем такая модель оценивается в один миллион рублей.

Отзывы владельцев

Почитав отзывы в интернете, напрашиваются такие выводы: общая оценка водителей положительная. Ведь техника отличается:

  • надежностью;
  • экономичностью;
  • безотказностью;
  • превосходной проходимостью

ГАЗель-Next хвалят за комфорт, который создан для водителя, мягкий ход и простоту управления.

Седельный тягач ГАЗ-C41R13 ГАЗон Next с полуприцепом

Описание

Седельный тягач ГАЗ-C41R13 ГАЗон Next с полуприцепом

Седельный тягач на шасси ГАЗ-C41R13 ГАЗон Next с полуприцепом. Колесная формула 4х2. Грузоподъемность 6870 кг.

Возможна установка каркаса с тентом высотой до 2,2м.

Седельный тягач на базе ГАЗ-C41R13 ГАЗон Next City с полуприцепом создан специально под те грузоперевозки, для которых экономически невыгодно использовать стандартную еврофуру.

Для ГАЗон Next City разработаны два типа полуприцепов: 7,5 и 11 метров.

На полуприцепах установлен пневматический тормозной привод с ABS. Автопоезд с бортовым полуприцепом за счет высокой манёвренности может использоваться для перевозок грузов в пригородах и внутри мегаполисов, увеличивая экономическую отдачу одной поездки.

Технические характеристики седельного тягача ГАЗ-C41R13 ГАЗон Некст:

Автопоезд

Габаритные размеры, мм:

— высота / по тенту

Читать еще:  Прицепной комбайн для уборки свеклы

Полная масса, кг

Масса перевозимого груза, кг

Прицеп

Габаритные размеры, мм:

— высота по бортам/ по тенту

Снаряженная масса, кг

Полная масса, кг

Внутренние размеры платформы, мм

— высота по бортам/по тенту

Тягач

ГАЗ-C41R13 ГАЗон Next City

Габаритные размеры, мм

Колесная база, мм

Снаряженная масса, кг

Полная масса, кг:

Допустимая нагрузка на ССУ, кг

Описание полуприцепа

Тормозная система Пневматическая, двухпроводная с дисковыми тормозными механизмами и АБС

Количество осей 1

Количество колес 4+1(запасное)

Подвеска Рессорная, зависимая с амортизаторами двухстороннего действия

Основание бортовой платформы(надрамник) Сварная рамная конструкция. Состоит из продольных лонжеронов и поперечных балок, усиленных в местах стыка.

Пол Шпунтованная доска 35мм

Борта платформы Алюминиевые борта 600 мм. Передняя стенка жесткая из алюминиевого борта со стальной решеткой.

Каркас, тент(опционально) Каркас тента: стальной окрашенный в термокамере с обрешеткой из ламинированной фанеры. Тент: усиленный, 2-х сторонний, импортный(пр-во Корея), Материал тента: плотность 650 г/м.кв. , с ПВХ покрытием

Угол открытия бортов, град. 170

Боковая защита Боковая защита из алюминиевого профиля.

Задний брус безопасности Задний стальной противоподкатный брус с пластиковыми наконечниками.

Стоимость тягача ГАЗ-C41R13 = 2 250 000 руб. Стоимость тягача ГАЗ-C41R13 со спальником = 2 390 000 руб. Стоимость тягача ГАЗ-C41R13 с двухрядной 7-ми местной кабиной = 2 750 000 руб. Стоимость одноосного полуприцепа, алюминиевые борта, дисковые тормоза с АБС 7,5 м. = 1 300 000 руб. Стоимость одноосного полуприцепа, алюминиевые борта, дисковые тормоза с АБС 11 м. = 1 350 000 руб. Стоимость каркас, тент, ворота на полуприцеп 7,5 м. = 136 500 р. Стоимость каркас, тент, ворота на полуприцеп 11 м. = 157 500 р.

Тягач ГАЗ-C41R13 ГАЗон можно приобрести в кредит, за наличный и безналичный расчет.

При приобретении тягача ГАЗ-C41R13 ГАЗон осуществляется гарантийное и сервисное обслуживание.

Более подробную информацию о Седельный тягач ГАЗ-C41R13 ГАЗон Next с полуприцепом Вы можете получить, связавшись с консультантами компании по контактным телефонам или оставив заявку на сайте.

ГАЗон NEXT седельный тягач

Друзья, в удивительное время живем. Один день новость остается таковой, а дальшу уже баян. И тем не менее, еще новинки от «Группы ГАЗ». Седельный тягач…

Друзья, в удивительное время живем. Один день новость остается таковой, а дальшу уже баян. И тем не менее, еще новинки от «Группы ГАЗ». Седельный тягач на базе ГАЗона NEXT был представлен зрителям на проходящей в Москве выставке КОМТРАНС/2015.

Полная масса сцепки 16,8 тонн, грузоподъемность 10 тонн, 50-80 м3 вместимость полуприцепа. Прицеп саранский. И довеском фотографии хромированного сердца газона. В лучших традициях западных PR-технологий. Заявленный расход топлива 22 литра при полной загрузке. Предложение крайне интересное, остается дождаться цены. В комментариях к этой записи на фейсбуке люди справедливо сетуют на отсутствие спальника, но думаю с этой проблемой газовцы справятся. Поскольку существует собственная двухрядная кабина или же на помощь придут предприятия смежники, коих в Нижнем Новгороде предостаточно. Например, « Чайка Сервис «, их кабины смотрятся вполне современно.

Создание седельного тягача «ГАЗон NEXT» стало логичным шагом в развитии линейки среднетоннажников марки ГАЗ. Небольшие изменения в конструкции базового автомобиля позволили предложить перевозчикам максимальную грузоподъемность объем в данном сегменте коммерческого транспорта.

Благодаря добавлению в состав автопоезда одноосного полуприцепа нагрузка на осях тягача осталась в рамках разрешенных штатных нагрузок «ГАЗона NEXT», что позволяет использовать его узлы и агрегаты без перегруза. Для обеспечения необходимых тягово-динамических свойств автомобиля с увеличенной полной массой крутящий момент двигателя ЯМЗ-534 увеличен до 780 Нм. Это потребовало также увеличения мощности охлаждающей системы, усиления коробки передач и ведущего моста. Использование пневматической задней подвески позволило повысить плавность хода, а применение пневмогидроусилителя привода сцепления – снизить усилие на педаль сцепления.

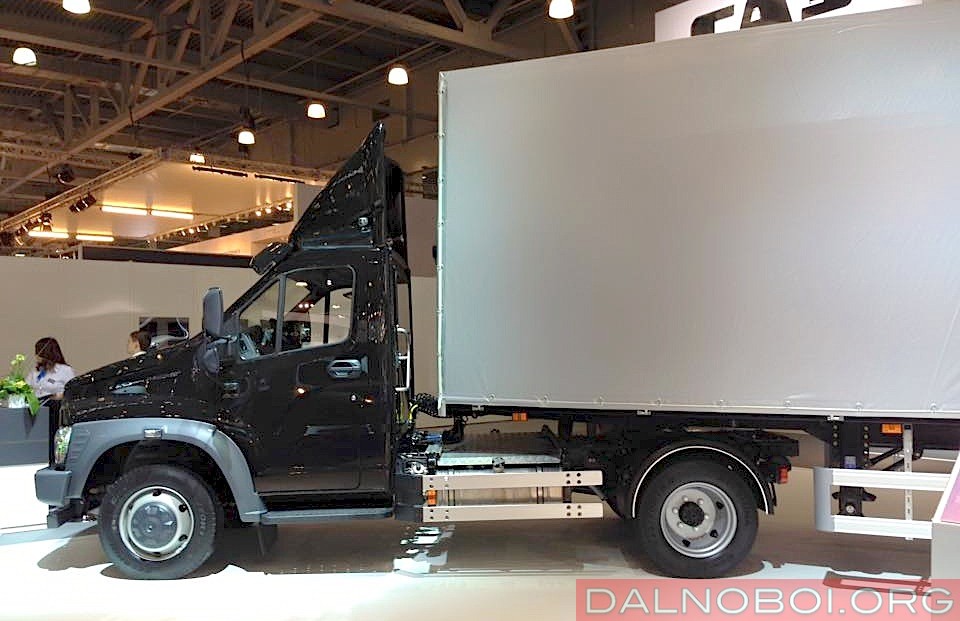

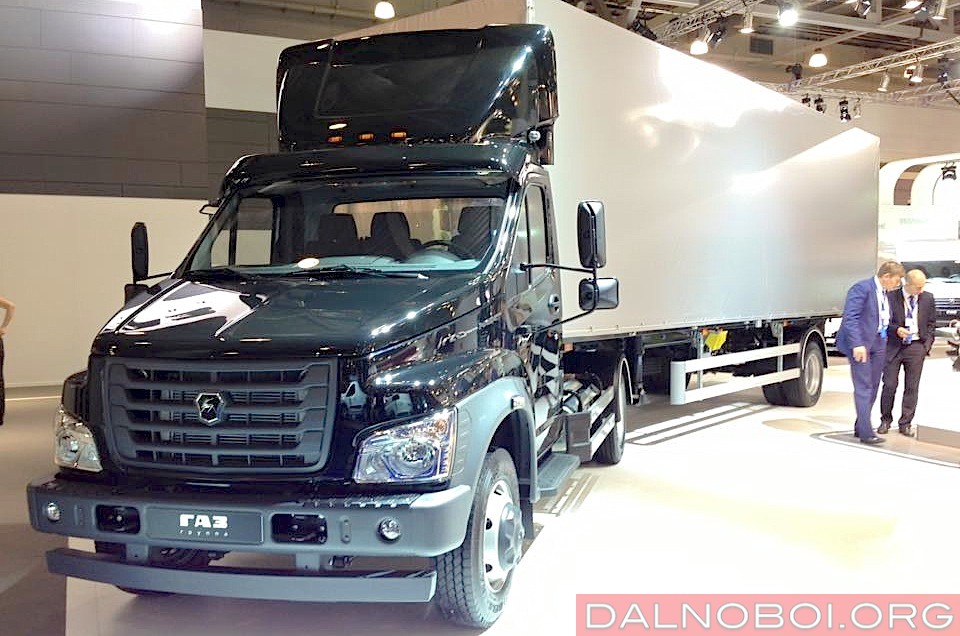

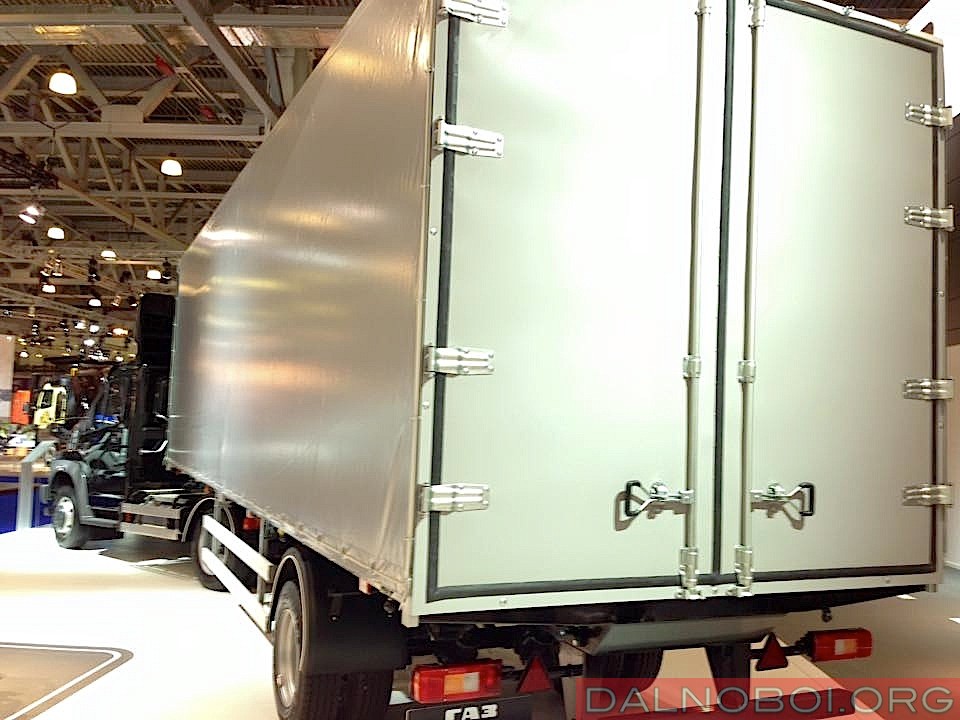

На выставке Comtrans’2015 седельный тягач демонстрируется с полуприцепом с объемом кузова 50 куб. м., однако в дальнейшем существует возможность увеличение объема до 80 куб. м. С учетом невысокой стоимости тягача и полуприцепа автопоезд «ГАЗон NEXT» становится самым выгодным и экономически эффективным автомобилем для транспортировки груза массой около 10 тонн.

Мы сняли для вас небольшой обзорный видеоролик
