Вариантов, как сделать квадроцикл своими руками, множество. Важно определиться, что вы хотите получить в результате работы, и какими располагаете средствами. Рассмотрим более простой заднеприводный вариант.

Из мотоцикла Урал, или из ИЖа

Для основы потребуется:

— две передние ступицы от легкового заднеприводного автомобиля (Жигули классика, Москвич);

— задний мост (желательно от автомобиля той же марки, от которой взяты ступицы, чтобы диски совпадали по крепёжным отверстиям);

— карданный вал, или полуось (в зависимости от конструкции);

— рычаги передней подвески (по желанию можно сделать полностью самодельные);

— рулевая поперечная тяга;

— труба (квадратная толстостенная, либо круглая водопроводная примерно ¾ дюйма);

Самодельный квадроцикл — сегодня сделать проще простого!

Это основное. Ещё куча мелочей понадобится по ходу работы.

Разбираем мотоцикл полностью. Нам нужна чистая рама без руля и амортизаторов.

Рисуем чертежи, или используем готовые и решаем, какой вариант задней подвески нам подходит:

— жёсткий без амортизаторов (более дешёвый и менее трудоёмкий, но подходит больше для высокой мягкой резины);

— на пружинах с амортизаторами;

Без амортизаторов

Отрезаем заднюю часть рамы вместе с креплением маятниковой вилки. Удлиняем раму и жёстко привариваем мост, используя косынки и укосины.

Важно учесть следующие моменты:

— редуктор моста, в случае замены, должен без проблем выниматься;

— направление вращения на выходе с Ураловской коробки передач — обратное. Т.е. автомобильный мост при установке нужно перевернуть, иначе будет ехать назад.

Видеоролик о самодельном квадроцикле

На пружинах с амортизаторами

Задний маятник подвески оставляем вместе с родными сайлент блоками. Привариваем мост к вилке, обязательно усиливаем швы широкими косынками, иначе вырвет вместе с металлом моста. Вместо кардана, в этом случае, нужно использовать полуось от Оки, или ВАЗ 08, 09 и т. д. Потому что при использовании родной задней вилки от него требуется передача крутящего момента под большим углом, что крестовины карданного вала обеспечить не могут. Пружины с амортизаторами при такой конструкции можно оставить на старом месте.

На рессорах

Если для ваших потребностей нужен грузовой квадроцикл с кузовом — лучше, для задней подвески, использовать рессоры. В этом случае варится рама для кузова из квадратной толстостенной трубы (сечением примерно 70×40). Длина — не короче рессоры, а ширина — равная размеру моста. Эта рама кузова соединяется с рамой мотоцикла посредством укосин, которые нужно правильно расположить, обеспечив достаточную жёсткость конструкции на скручивание.

База такого квадроцикла больше, чем вышеперечисленных конструкций, так как задний мост располагается дальше. Но появляется возможность использовать карданный вал автомобиля: серийный, или укороченный. Кардан с коробкой соединяется Ураловской резиновой муфтой, а с мостом — родным фланцем, через крестовину шарнира.

Если для квадроцикла используется ИЖевский донор — от дифференциала удобнее отказаться. В таком случае, на ось устанавливается большая ведомая звездочка, и привод осуществляется родной цепью.

Передняя подвеска

Конструкция передней подвески практически одинаковая для квадроцикла из ИЖа и из Урала. Для крепления маятниковых рычагов, рама мотоцикла удлиняется спереди. Важно рассчитать, чтобы поворачивающиеся колёса не задевали цилиндры двигателя. Поэтому на Ураловской раме колёса должны стоять дальше вперёд.

Для увеличения геометрической проходимости, рычаги подвески должны быть как можно длиннее. Поэтому их лучше изготовить самостоятельно, а не использовать серийные с автомобиля.

Рулевую колонку можно сделать из Ураловского кардана. Внизу к нему привариваются две рулевые сошки, располагающиеся рядом, каждая для своей рулевой тяги: на правое и левое колесо. Ступицы крепятся посредством родных шаровых.

Полноприводный квадроцикл из Оки

Используя силовой агрегат от Оки, можно сделать полноприводный квадроцикл. Раму для него лучше варить с нуля, учитывая крепление и размер двигателя. В передней подвеске оставляют больше места для установки редуктора привода передних колёс, который можно сделать самостоятельно из заднего моста «классики». Для этого обрезают «чулки» моста и выводят из дифференциала подходящие полуоси от ВАЗ 08, 09.

Важно продумывать каждую деталь, чтобы использовалось как можно больше стандартных частей, что значительно облегчит последующий ремонт.

Силовой агрегат разворачивают по движению. Полуоси теперь становятся карданами, передающими крутящий момент на передний и задний мосты.

КПП удобнее управлять вручную.

Отделка

В первую очередь — это крылья! Всё-таки техника экстремальная, они должны быть крепкими и широкими. Обладая достаточными навыками работы с металлом, можно придать квадроциклу такой внешний вид, что самодельный будет смотреться не хуже заводского. Некоторые формы можно придать с помощью монтажной пены. Она, после застывания, легко обрабатывается, шпаклюется и красится. Жёсткости при отделке кузова добавит надёжный багажник. Закрепив на нём кофр, можно увеличить размер полезной площади для перевозки грузов.

Отвал, прицеп

Квадроцикл — отличная база, для установки на него всевозможного навесного оборудования, полезного в хозяйстве. Самодельный квадроцикл можно снабдить отвалом для чистки снега. Размер отвала зависит от габаритов и веса квадроцикла. Если квадрик сделан на базе Урала — потянет нож 1,5 м. шириной и полметра высотой. Материал для лопаты — сталь 3 мм.

Даже детский квадроцикл обладает завидной проходимостью; тем более, большому и тяжёлому, по силам буксировать автомобильный прицеп.

Время, средства и силы, потраченные на изготовление самодельного квадроцикла, окупятся с лихвой. Ведь кроме адреналина, вы получаете в хозяйство работягу, который может заменить небольшой тракторок.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

«Похож на тупик»: для чего на дорогах ставят знак 6.5 и что он означает?

Чего проще сдать теорию экзаменов на права — «зазубрил» билеты, запомнил картинки с правильными ответами и всё. Но здесь пойдет речь о дорожном знаке, который давно присутствует в ПДД, но в тех же билетах о нем и речи нету. Бывалые водители в курсе, а вот многие молодые автовладельцы даже не знают о его предназначении, поэтому для вас мы о нём расскажем.

Читать еще: Самодельные сани для снегохода своими руками

Внешне знак представляет собой синее квадратное полотно с белыми полосами дорог и красными клетками. Издалека он может показаться похожим на другой знак — 6.

Слева знак означающий тупик, а справа совершенно другой: «полоса аварийной остановки»

Дальнобойщики знают, что затяжные спуски на дорогах довольно коварны, особенно для большегрузов: колодки могут сильно перегреваться. А если спалил их, то всё — тормоза пропали. Остановить тяжелый тягач очень тяжело. Большой удачей будет увидеть перед собой знак, о котором мы говорим — 6.5. И именуется он как «полоса для аварийной остановки«, который и нужен для подобных ситуаций.

Такой знак информирует, что если у вас проблема с тормозами — впереди есть специальное место — полоса, чтобы можно было бы проехать прямо и безопасно остановиться, без последствий для себя и других. Эта зона на знаке обозначается в виде красных квадратиков на фоне белого прямоугольника, когда основная дорога уходит влево. А ведь такие места на дороге очень необходимы, ведь с техникой часто происходят проблемы, особенно у водителей фур.

Ставят этот знак 6.5 как правило совместно, либо после знака крутой спуск. Для водителей, в том числе и легковушек, это место «палочка-выручалочка», ибо шансов самому остаться целым и других не задеть с такой резервной полосой намного больше. Согласитесь — таких полос нужно делать больше на спусках, это явно повысит безопасность на дорогах. Если информация была полезна, ставьте палец вверх.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Самодельный квадроцикл из Урала

Сегодня для того, чтобы сделать квадроцикл своими руками, вам не потребуется наличие глубоких инженерных знаний и большие суммы денег. Все что требуется, это примерное представление внешнего вида квадроцикла. Вся информация по технической части находится в нашей статье, из которой вы узнаете, как сделать самодельный квадроцикл из Урала.

Необходимые запчасти и инструменты

В сегодняшней статье мы разберем процесс изготовления заднеприводного квадроцикла, так как данный вариант является наиболее простым. Для работы нам понадобится:

Мотоцикл Урал в рабочем состоянии
Пара передних ступиц, исключительно от автомобиля с задним приводом
Рулевая поперечная тяга
Рычаги передней подвески
Карданный вал либо полуось
Задний мост
Толстостенная труба

Сразу стоит сказать, что передние ступицы и задний мост лучше всего брать от одного и того же автомобиля. В таком случае, вам не придется подгонять диски под крепежные отверстия. Для квадроцикла из Урала отлично подойдут ступицы и мост от классических Жигули или Москвича.

Также в процессе изготовления самодельного квадроцикла из Урала, понадобится много инструментов. Поэтому помимо отверток, гаечных ключей и молотков необходимо подготовить сварочный аппарат и болгарку.

Задняя подвеска

Первое, с чего нужно начать, это полная разборка мотоцикла. На начальном этапе нам понадобится только рама, без амортизаторов и руля. Как только Урал был разобран, необходимо определиться с типом подвески и найти соответствующие чертежи квадроцикла из Урала. В качестве подвески для квадроцикла можно использовать один из перечисленных вариантов:

Жесткая подвеска, не имеющая амортизаторов
Подвеска на амортизаторах с пружинами
Подвеска на рессорах

Данный тип является наиболее простым в исполнении, так как не придется ставить дополнительные элементы подвески. Для изготовления жесткой подвески, не имеющей амортизаторов, нам необходимо удлинить раму. Для этого, при помощи болгарки отрезается задняя часть рамы, в том числе и маятниковая вилка, а затем к оставшейся части привариваются толстостенные трубки, диаметр которых должен составлять примерно ¾ дюйма. Остается лишь приварить мост, для чего желательно использовать укосины и косынки. Использование данных запчастей в конструкции квадроцикла, повышается надежность подвески, что крайне важно.

На данном этапе работ стоит отметить, что на выходе с коробки передач мотоцикла Урал, получается обратное направление вращения, а, следовательно, перед установкой автомобильный мост нужно перевернуть. В противном случае, получится квадроцикл, который ездит не вперед, а назад.

Подвеска с амортизаторами

Такая подвеска более практична и комфортна, так как такие квадроциклы вряд ли будут использоваться для езды по ровным дорогам. Чтобы установить на будущий квадроцикл подвеску с амортизаторами, заднюю часть резать не придется. Также на месте остаются задний маятник и сайлент блоки. Процесс сборки начинается с приваривания моста к вилке. При этом, нужно обязательно с помощью широких косынок укрепить шов, который в противном случае, при эксплуатации просто вырвет.

В отличие от жесткой подвески, подвеска с амортизаторами требует применение полуоси от автомобиля, например, от ВАЗ 2108 или Оки. Карданный вал будет здесь не уместен только потому, что его крестовины технически не смогут передать крутящий момент под большим углом. Что касается пружин, то в большинстве чертежей квадроцикла из Урала, они остаются на прежнем месте.

Подвеска на рессорах

Такой тип подвески на самодельных квадроциклах встречается редко, и уместен лишь в том случае, если на квадроцикле планируется перевозить что-то тяжелое, а вдобавок ко всему будет использоваться кузов.

В первую очередь варится рама кузова. В связи с тем, что на нее пойдет большая нагрузка, рама должна быть сварена из толстостенных квадратных труб. Отлично подойдет сечение 70×40. По ширине рама должна соответствовать размерам моста, а по длине быть не короче рессоры. После того, как получился готовый кузов, остается приварить его к раме квадроцикла. Для этого нужно использовать укосины, тем самым обеспечивая высокую жесткость конструкции.

Вполне логично, что база квадроцикла с подвеской на рессорах будет гораздо больше, чем вышеперечисленные варианты, ввиду того, что задний мост расположен дальше. Однако это дает некое преимущество – можно использовать карданный вал от автомобиля, но он должен быть укороченным. Затем остается подсоединить один конец кардана к коробке передач, при помощи резиновой муфты, а другой – к мосту, через крестовину шарнира.

Передняя подвеска самодельного квадроцикла из урала

С передней подвеской все намного проще. Как правило, на всех самодельных квадроциклах она одинакова, поэтому найти чертежи в интернете не составит большого труда. Вообще, вы сможете сделать квадроцикл из Урала гораздо быстрее, если под рукой будут лежать необходимые чертежи, поэтому советуем сразу распечатать несколько штук.

Читать еще: Самодельный самосвальный прицеп

Итак, чтобы сделать переднюю подвеску, нужно опять удлинять раму мотоцикла, но на этот раз – спереди. Делается это не только для увеличения габаритов квадроцикла, но и для того, чтобы передние колеса не терлись о двигатель и его цилиндры. При удлинении рамы необходимо все правильно рассчитать и установить маятниковые рычаги в наиболее подходящем месте.

Также, чтобы повысить проходимость, вы можете самостоятельно удлинить рычаги подвески, что даст увеличение клиренса. Затем необходимо изготовить рулевую колонку, для производства которой можно применить кардан от Урала. К нему снизу нужно приварить пару рулевых сошек, каждая из которых будет относиться к собственной рулевой тяге. Последний шаг – крепление ступиц при помощи заводских шаровых от мотоцикла Урал.

Мы разобрали все виды подвески, которые можно применить для самодельного квадроцикла из мотоцикла Урал. Остается поставить на раму силовой агрегат и подсоединить его к выбранной подвеске. Так как процесс доработки внешнего вида дело сугубо индивидуальное, мы не стали рассказывать об этом процессе. Следует сказать лишь то, что для квадроцикла обязательно придется приварить крылья, так как из-под автомобильных колес будет лететь много грязи и пыли. Теперь вы знаете как сделать квадроцикл из Урала.

Самодельный квадроцикл из Урала — видео

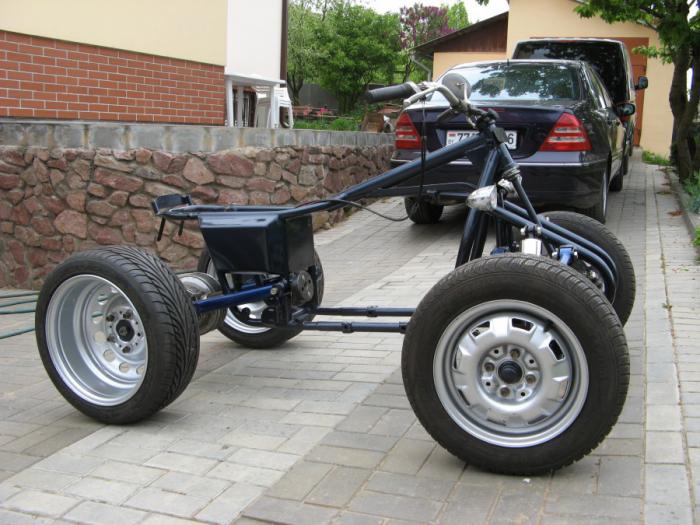

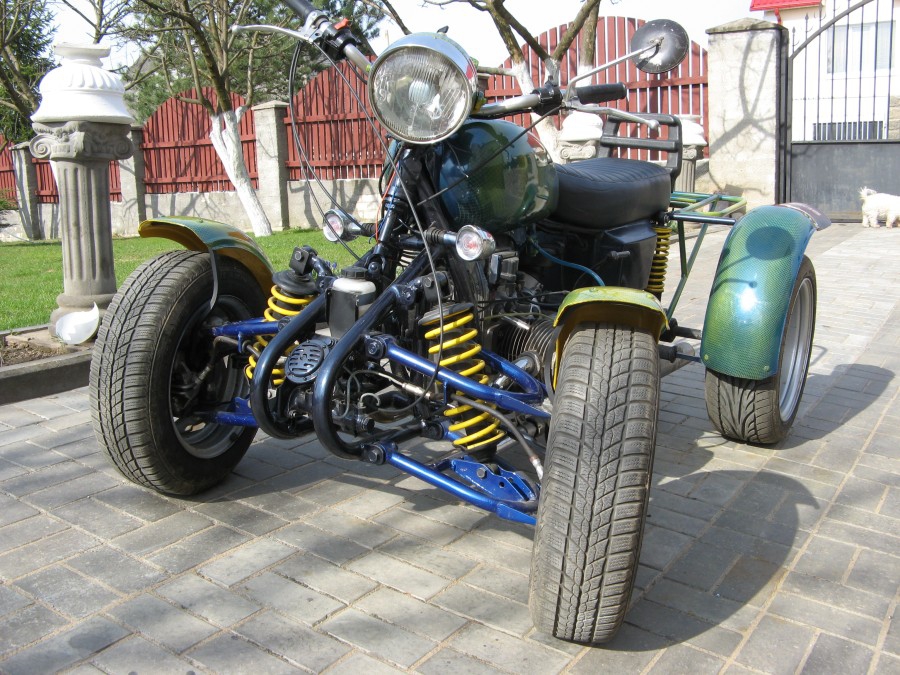

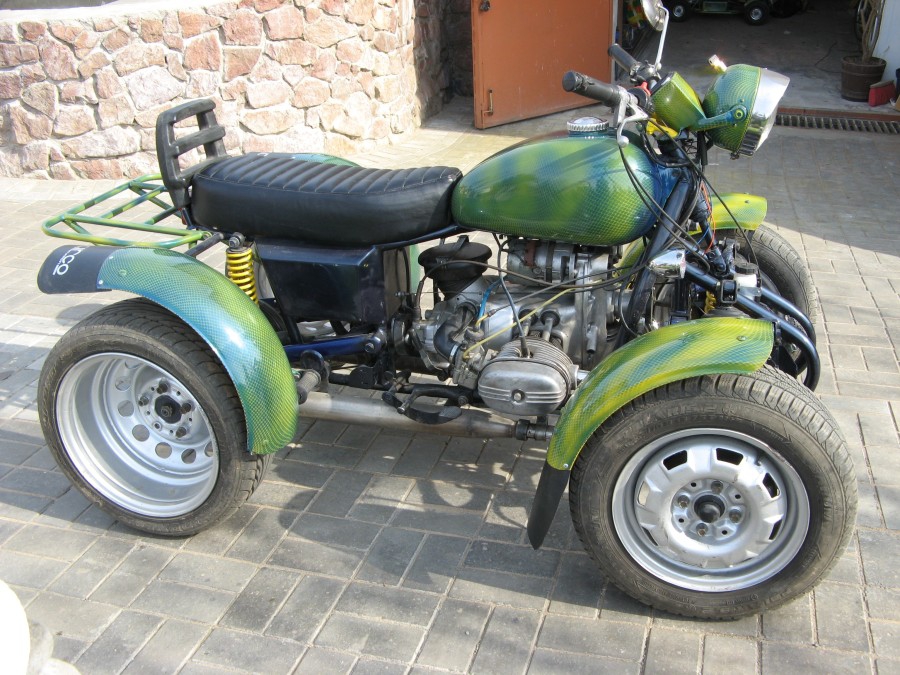

Квадроцикл из Урала (5 фото)

В наши дни все чаще старые мотоциклы советского производства отправляются в утиль. Содержание большинства старых мотоциклов требует больше денег, чем хотелось бы их хозяевам, а многие транспортные средства стоят в гаражах и просто ржавеют. Ещё одной причиной, по которым мотоциклы вроде Урала не используются – это их массивность и высокий уровень шума – на таком далеко просто банально не уедешь. Многие хозяева старых мотоциклов не стали обновлять и продлевать действие документов, требующихся для содержания транспорта и единственная дорога для железных коней – это переработка.

Многие умельцы берутся за перестройку старых мотоциклов, и своими руками делают отличные квадроциклы. Одной из самых востребованных и удобных моделей для переборки является «Урал», модели лучше использовать выпущенные после 1970 года М-66 (мощность двигателя 32 лошадиных силы), М-66-36 (36 лошадиных сил). На Урале ИМЗ-8 стоит относительно мощный двигатель, а также относительно предыдущих моделей проведена модернизация задней подвески и установлена система выпуска с одним глушителем.

Самым лучшим вариантом, из которого не жалко будет использовать запчасти – это «Урал» ИМЗ-8, 123 Соло – модель без коляски, с двигателем 40 лошадиных сил и 18-дюймовыми колёсами. К 2011 году серийные модели Уралов были оснащены многими запчастями иностранного производства. Например, среди комплектующих итальянские телескопические передние вилки (Marzocchi) и электронное зажигание (Ducati Energia), свечи (NGK-Ducati). Много комплектующих поставляется из Японии – бензокраны, карбюраторы, генераторы. Таким образом, чем младше модель будет использоваться за основу – тем качественнее будет сборка и полученный квадроцикл. Правда, может оказаться так, что новый квадроцикл купить гораздо выгоднее.

В сборке квадроцикла можно выделить несколько этапов:

Небольшая модернизация рамы;
Установка двигателя и трансмиссии;
Установка подвески;
Установка приборной доски.
Что понадобиться

В ходе работы над квадроциклом понадобится: мост, рулевая тяга, тормозная система, амортизаторы, сварочный аппарат, непосредственно сам мотоцикл, болгарка, металлический профильный лист.

Перед сборкой необходимо определиться с типом управления будущего квадроцикла – оно может быть рулевым или мотоциклетным. В первом случае лучше заблаговременно позаботиться о необходимых запасных частях. Во втором случае – идеально подойдет руль от Урала.

Первый этап – это переделать раму, необходимо на 40 мм назад отодвинуть трубы вертикальных подседельных стоек. Далее необходимо приварить мост к маятнику Урала, нижнюю вилку и задние подседельные стойки необходимо отрезать. Из труб необходимо изготовить подкосы и приварить рядом с втулками маятниковой подвески. Конструкция для крепления передней подвески, а также задний багажник и лобовой бампер варятся из тонкостенных труб 30 мм.

Мост необходимо укоротить, чтобы обеспечить ему большую маневренность и компактность. Необходимо отрезать кронштейн и опорную чашку пружины, после чего надо выдернуть из гнезда концевой фланец. После укорачивания чулка фланец вставляется обратно и конструкция закрепляется сваркой. Далее нужно изготовить карданный вал, который можно смастерить из полуосей Оки.

Передняя подвеска выполняется из квадратных труб 25*25*2 мм. Поворотные кулаки можно взять от машины «Жигули». Двигателю необходимо во избежание перегрева обеспечить принудительное воздушное охлаждение (например, от ВАЗ 2108). Основной вопрос безопасности – это тормозная система, которую лучше всего приобрести отдельно. Можно использовать, конечно, и «что имеется», но чем больше пробег автомобиля, тем менее безопасно будет транспортное средство.

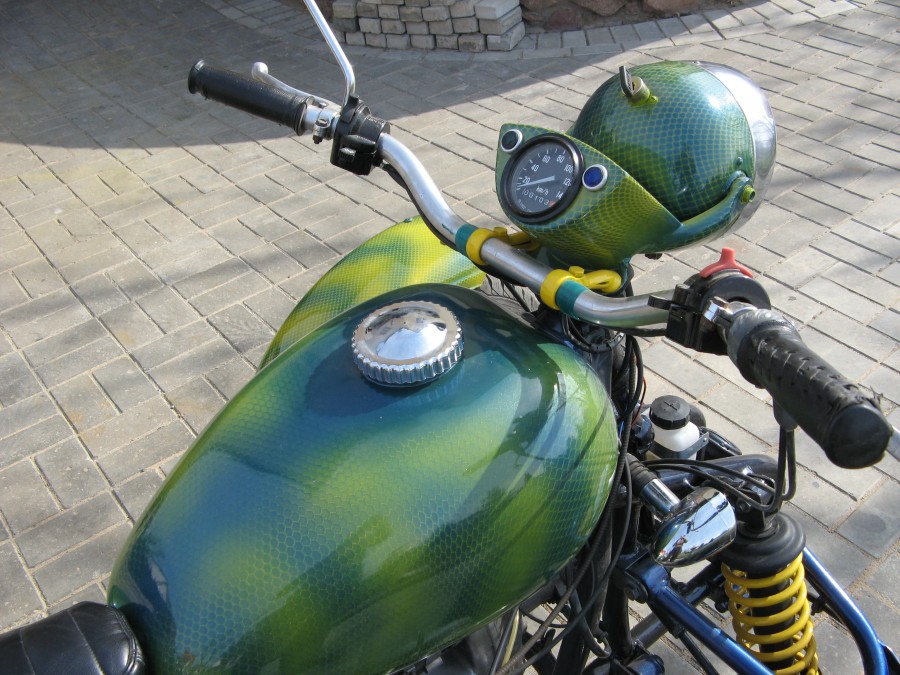

После установки всех необходимых систем, устанавливаются фары (настоятельно рекомендуется использовать противотуманные), поворотники, стоп-сигналы. Профилем необходимо обшить квадроцикл, после чего полученный транспорт можно красить.

Как сделать из Урала трицикл

Трицикл по своим ходовым качествам ближе к квадроциклу и очень полезен в тех местах, где обычный мотоцикл Урал не проедет. К тому же на трицикле комфортнее преодолевать большие расстояния, что важно в сельской местности. После переделки мотоцикл становится устойчивее, двигается быстрее и может перевозить больший груз.

Сборка трицикла из Урала своими руками

Перед началом работ необходимо продумать конструкцию будущего трицикла и расположение всех элементов. В идеале – сделать чертеж будущего транспортного средства.

Важные моменты конструкции:

Все стыки должны быть усилены.
Автомобильные стаканы привариваются к верхней балке. Она же является опорой для амортизаторов.
К центральной балке привариваются рамки, которые служат подножками для пассажиров, а также являются опорой для отбойников подвески.
В качестве основы для педальных грузов служит нижняя поперечная труба, которая крепится к раме.
На поперечной раме также делается опора для коробки передач.

Читать еще: Самодельная гусеница на мотобуксировщик

Основным отличие трицикла от мотоцикла в том, что двигатель располагается сзади и потому центр тяжести у ТС смещается назад. При разгоне такой трицикл немного привстает в дыбы. Ниже можете посмотреть схему как переделать мотоцикл Урал в трицикл.

Расположение деталей трицикла

Как мы уже сказали двигатель у Урал трицикла находится не на основной оси, как у мотоциклов. Располагают его между задними колесами из-за этого при быстром наборе скорости трицикл легко поднимается на дыбы. Но это гораздо более безопасное событие, чем на мотоцикле и вносит адреналина и зрелищности поездкам.

Двигатель

В качестве мотора можно использовать родной мотор от Урала либо взять автомобильный движок. Основной параметр выбора – его вместимость между задних колес. Обязательно нужно надежно его закрепить хотя бы в трех местах. Чаще всего если силовой агрегат находится в хорошем состоянии, то с ним даже не надо ничего делать. А если мотор старенький, то можно заменить радиатор или какие-то еще элементы.

В зависимости от двигателя, который вы выберете придется поменять и выхлопную систему, установив по одному глушителю на каждый цилиндр.

Коробку передач при переделке мотоцикла из Урала в трицикл своими руками обычно устанавливают с левой стороны, потому что обычно нужно крепко держать руль правой рукой. Придется немного подумать, как ее подключить к двигателю, потому что теперь КПП будет располагаться гораздо на большем расстоянии от него.

Подвеска

Стандартную подвеску мотоцикла придется переделать из-за того, что нагрузка на колеса в трицикле мото Урал распределяется по-другому.

Это делается при помощи двух консолей и двух больших пружин (идеально использовать авиапружины, но подойдут и автомобильные). Консоли соединяются рычагами, через которые пропускается передняя ось.

Мощные пружины нужны потому что при движении на переднее колесо и подвеску идет огромная нагрузка. Остальные пружины можно оставить стандартные мотоциклетные.

Аккумулятор

Под аккумулятор обычно сваривается отдельный каркас, которые крепится между двигателем и сиденьем водителя. Все основные детали, таким образом, получаются скомпонованы в одном месте. А если к трициклу приделать кофры то они полностью спрячут все важные элементы.

Окрашивание

Так как трицикл своими руками на базе Урала собирается из разных частей, а также других мотоциклов и машин то все детали получаются разные и потому нуждаются в покраске. После покраски желательно сделать покрытие прозрачным лаком и полировку. А металлические элементы – хромировать.

Трицикл из Урала и ВАЗ-2101

При создании грузового трицикла своими руками из Урала и деталей автомобиля ВАЗ-2101 самым простым будет установить обычный мост и сделать автомобильную подвеску с амортизаторами от Урала.

Мост от ВАЗ-2101 переворачивают, предварительно заваривав дифференциал. Это отражается на управляемости – руль достаточно тяжело поворачивается, однако, у трайка повышается проходимость.

Карданный вал укорачивается и приваривается к вилке на главной передаче и соединяется с мостом через резиновую муфту. Муфту лучше брать оригинальную Ураловскую, в этом случае передача будет мягче.

Чтобы избежать перегиба карданной передачи можно сместить двигатель влево сантиметров на 7-9 см либо сместить мост вправо или увеличить колесную базу.

Двигатель в целом лучше оставить без изменений, но вместо двух карбюраторов сделать один китайский. А в качестве принудительного охлаждения взять воздушный фильтр от Ижа.

Дополнительно для охлаждения двигателя при работе в сложных условиях можно установить два вентилятора и запускать их отдельно при необходимости.

Плюсы и минусы конструкции

+ Простой и дешевый транспорт;

+ Не перегревается двигатель.

— Может ехать только вперед;

— Слишком большая нагрузка на ось с передним колесом;

— Слишком быстро едет на первой передаче.

Как из мотоцикла Урал и ЗАЗ-968 сделать трицикл

Передняя вилка работает как на Урале, используется система рычагов и передняя ось находится между поперечными рычагами.

Задняя часть при создании трайка из Урала и автомобиля ЗАЗ-968 остается практически без изменений, как у автомобиля. Туда добавляются только глушитель, масляный радиатор и воздушный фильтр. Коробка передач и двигатель также используются родные с ЗАЗа. Двигатель крепится как и раньше, а кпп ставится слева.

В целом менять много не приходится.

Этапы сборки своими руками

В самом начале с автомобиля снимается задняя ось.
На срез прикрепляется балка.
Устанавливаются глушители, воздушный фильтр, масляный радиатор и патрубки на ось задних колес. Если использовать двигатели 90-х годов, то все эти элементы уже будут установлены.
Изготавливается рама, которая будет основой трицикла, поэтому необходимо сделать ее прочной и надежной.
Путем сварки изготавливается удлиненная передняя вилка с креплением к ней амортизаторов. Удлинение происходит путем замены стержней вилки на более длинные либо приварки еще трубок к вилке Урала.
Сваривает рама и задняя ось автомобиля, образуя цельную конструкцию.
Соединяется вилка с рамой при помощи сварки, также как с задней осью ЗАЗа.
После этого крепятся сиденья, бензобак и другие элементы.
В конце всего новый трицикл красится и хромируется.

Урал Геркулес — заводской трицикл Урал

Ирбитский мотоциклетный завод выпустил в своем модельном ряду трехколесную модификацию для перевозки грузов до 500 кг. Модель носит название «Геркулес» и отлично передвигается как по городским дорогам, так и по бездорожью. У трицикла также снимаются борта и это позволяет ему не ограничиваться в размерах перевозимого груза. Геркулес – это грузовичок, на который не нужны права категории «С».
