Бензопила echo cs 3500

Бензопила Echo cs-3500. Технические характеристики. Подготовка к эксплуатации бензопилы, первый запуск и обкатка

Содержание

Бензопила Echo cs-3500

Бытовая бензопила Эхо cs-3500 создана инженерами компании Kyoritsu Noki. Инструмент предназначен для валки небольших (до 35 см. в диаметре) бревен и распиловки древесины. Пила может применяться для ухода за живой изгородью и плодовыми деревьями, используется при строительстве и ремонте домов, бань, сараев, других жилых и хозяйственных помещений.

Бензопила Echo cs-3500 имеет ряд характерных особенностей, которые принесли ей огромную популярность у пользователей со всего мира, а именно:

  • Мощный, экономичный двигатель;
  • Систему дополнительного подогрева карбюратора;
  • Низкий вес и отличную балансировку;
  • Эргономичную конфигурацию корпуса;
  • Систему защиты от вибрации и отдачи;
  • Цепеуловитель.

Базовая комплектация

На рынке садовой техники японская компания Эхо известна с 1978 года, до этого она носила наименование Kioritz Corporation. Сейчас ECHO структурно входит в корпорацию YAMABIKO. Большая часть производственных мощностей компании перенесена в Китай.

Приобретая цепную бензопилу Эхо cs-3500, пользователь получает в базовой комплектации:

  • Корпус устройства с мотором;
  • Инструкцию по эксплуатации и обслуживанию пилы;
  • Пильную шину (35 см);
  • Защитный кофр для шины;
  • Универсальный набор инструментов;
  • Цепь (52 звена);
  • Гарантийный талон.

В настоящее время выпуск этой пилы приостановлен производителем, товар считается устаревшим. Ни в России, ни в Украине эта модель больше не продается.

Описание и технические характеристики Эхо cs-3500

Познакомиться с техническими характеристиками и описанием бензопилы Echo cs-3500 можно здесь:

Распаковка, подготовка к эксплуатации и первый запуск

Прежде чем, приступить к сборке и эксплуатации бензопилы Эхо cs-3500 необходимо внимательно прочитать руководство по обслуживанию и описание инструмента. Не лишним будет еще раз прочитать правила техники безопасности при работе с цепными мотопилами. После этого можно приступать к сборке и обкатке агрегата.

  • Проведите тщательный визуальный осмотр инструмента, убедитесь в надежном креплении всех деталей;
  • Снимите крышку, смонтируйте шину и цепь на корпус устройства;
  • Убедитесь, что пильные зубья стоят в правильном направлении;
  • Не затягивая гайки, отрегулируйте натяжение цепи: она должна легко двигаться по шине, не издавая посторонних звуков;
  • Затяните гайки до упора;
  • Приготовьте топливную смесь из расчета 1/25 для обкатки пилы. Используйте только качественное масло для двухтактных двигателей и высокооктановый бензин марки АИ-92, 95;
  • Дайте поработать двигателю на холостых оборотах в течение 20-22 минут. При этом периодически прогазовывайте на протяжении 20 – 30 секунд;
  • Приготовьте новую топливную смесь в пропорции 1/50;
  • На протяжении 3-4 часов обкатайте бензопилу в щадящем режиме. Не перегревайте двигатель, периодически давайте ему остыть, не пилите крупных бревен.

В некоторых случаях (например, неровная работа двигателя) необходимо регулировка карбюратора. Регулировку и настройки можно выполнять в домашних условиях:

  • Отверните регулировочный винт L (отвечает за низкие обороты) и винт Н (топливная смесь на высоких оборотах) против часовой стрелки до упора;
  • Запустите мотор, дайте ему прогреться на высоких оборотах;
  • Вращая винт холостого хода Т, остановите цепь;
  • Проверните винт Т еще на ½ оборота против часовой стрелки;
  • Убедитесь, что двигатель плавно набирает обороты и также плавно их сбрасывает;
  • Если неисправность не удалось устранить, обратитесь в ближайший сервисный центр ECHO.

Достоинства и недостатки Эхо cs-3500

  • Отличное сочетание цена/качество;
  • Высокая производительность;
  • Эргономичный, сбалансированный корпус;
  • Подогрев карбюратора;
  • Эффективная антивибрационная система;
  • Требует качественного масла и качественной топливной смеси
  • Других функциональных недостатков не выявлено;

Видео обзоры цепной бензопилы Эхо cs-3500

Распаковка и первый запуск:

Диагностика и ремонт бензопилы ECHO 3500

Отзывы владельцев

Леопольд:

Бензопила идеально сбалансирована, всегда легко и уверенно запускается. Очень экономична и надежна. За семь лет эксплуатации недостатков не обнаружил.

Михаил Михайлович:

Работать этой пилой легко во всех смыслах. Очень удобные ручки, корпус идеально сбалансирован, весит меньше 4 килограмм. Мотор не захлебывается, ровно работает в любом положении.

Бензопила Echo CS-3500. Обзор, инструкция, характеристики, отзывы

Бензопила Echo CS-3500

Сегодня трудно представить себе сельское подворье без множества садовых инструментов. В нашей статье мы поговорим о бензопиле Эхо CS-3500, ее технических характеристиках и эксплуатационных возможностях.

Сразу отметим, что эта цепная пила относится к бытовому классу инструментов, но при этом имеет мощный двигатель и высокую производительность. При помощи бензопилы Echo CS-3500 вы сможете заготовить и распилить дрова, расчистить сад и привести в порядок живую изгородь. Используется этот инструмент во время строительных и ремонтных работ среднего уровня сложности.

Особенности бензопилы Echo CS-3500:

  • Небольшой вес, эргономичный сбалансированный корпус;
  • Хромированный поршень и цилиндр;
  • Эффективная система виброгашения и защиты от отскоков;
  • Подогрев карбюратора;
  • Опция легкий пуск (ES-старт);
  • Эффективная система очищения воздуха (G-Force);

Описание

Первая бензопила Echo появилась на рынке в 1963 году. Впрочем, тогда компания носила другое наименование — Kioritz Corporation. Основные производственные мощности сосредоточены в японских городах Екосука и Мориока. С недавних пор, часть заводов концерна перенесена на территорию Китая, что не особо отразилось на качестве продукции. Бензопилы Эхо отвечают всем современным стандартам по безопасности и качеству, что подтверждается соответствующими сертификатами. Данная модель собирается на японских заводах, что увеличивает ее надежность и востребованность на рынке.

Большой популярности цепных мотопил Эхо способствует разумная ценовая политика производителя. Сочетание цены и качества можно назвать идеальным. Сейчас бензопила Эхо 3 500 снята с производства. На рынке подержанной техники ее можно купить за 9 – 10 тысяч рублей.

Базовая комплектация цепной пилы Эхо CS-3500:

Преимущества бензопилы Эхо CS-3500:

  • Надежный двигатель, изготовленный из высокопрочных материалов;
  • Кованый коленвал и шатун;
  • Система очистки воздуха G-Force;
  • Эффективная система смазки пильной гарнитуры, с автоматической подачей масла на шину;
  • Адаптированность к работе в разных климатических условиях;
  • Расширенная гарантия до 5 лет, при условии обслуживания в сертифицированных сервисных центрах.

Недостатки бензопилы Эхо CS-3500:

  • Требует высококачественных топливно-смазочных материалов;
  • Неудобно расположены крышки топливного и масляного бака;
  • Неудачная конструкция стартера.

Характеристики

Инструкция по эксплуатации

Изучить устройство агрегата, познакомиться с его техническими характеристиками и деталировкой можно по ссылке: Ваш браузер не поддерживает фреймы
Скачать Руководство по эксплуатации бензопилы Echo CS-3500

Подготовка к эксплуатации бензопилы Эхо CS-3500:

  • При покупке пилы удостоверьтесь в ее комплектности и отсутствии видимых поломок и повреждений;
  • Изучите устройство бензопилы, правила техники безопасности и руководство по эксплуатации;
  • Распакуйте агрегат и смонтируйте пильную гарнитуру;

Важно: при установке цепи проследите, чтобы режущие кромки зубьев были направлены в сторону движения пильной цепи.

  • При помощи регулировочного винта установите правильное натяжение цепи. При этом звенья не должны провисать под собственным весом, а сама цепь должна двигаться по шине под легким усилием руки;
  • Проверьте надежность всех болтовых креплений, в случае необходимости затяните винты и гайки;
  • Заправьте бензопилу топливной смесью;
  • Залейте масло в систему автоматической смазки цепной пилы;
  • Удостоверьтесь в отсутствии подтеков, при обнаружении таковых восстановите герметичность топливо- и маслопроводов;
  • Наденьте средства индивидуальной защиты: перчатки, крепкую обувь, очки или маску, наушники;
  • Запустите двигатель;
  • Во время работы соблюдайте правила техники безопасности, не работайте одной рукой, делайте регулярные перерывы;
  • По окончании работы, почистите бензопилу и поставьте на хранение в сухое, проветриваемое помещение;
Читать еще:  Китайская пила штиль 660

Техническое обслуживание

Двигатель бензопилы Эхо cs-3500 работает на топливной смеси, состоящей из двух ингредиентов: масла для двухтактных моторов и бензина марки АИ92-95. Не следует применять для приготовления смеси бензин с октановым числом выше 95, это может уменьшить жизненный ресурс двигателя.

При обкатке бензопилы следует придерживаться пропорций масло/бензин – 1/25, в дальнейшем смешивание топлива проводится в соотношении 1/50.

Регулировка карбюратора:

  • Завести пилу, провернуть регулировочный винт высоких и низких оборотов до упора. Отвернуть его обратно на полтора оборота;
  • Прогреть пилу в течении 5-10 минут. Выставить холостой ход винтом

Основные неисправности и их устранение

Мотор не запускается:

  • Отсутствует топливная смесь
  • Несвежее топливо
  • Загрязнилась и намокла свеча зажигания
  • Неисправности в системе зажигания

Мотор глохнет, падает мощность:

  • Неисправности глушителя
  • Неисправности поршневой группы
  • Сбились настройки карбюратора

Сильная вибрация, посторонние звуки:

  • Вышла из строя антивибрационная система
  • Ослабли крепления отдельных узлов и деталей

Видео обзор

Обзор японской бензопилы Эхо CS-3500 от владельца

Обзор бензопилы Эхо CS-3500

Обзор диагностики и ремонта неисправностей бензопилы Эхо CS-3500

Обзор регулировки карбюратора на пиле Echo

Отзывы владельцев

Егор Савельев, 50 лет, Приморский край:

«Желаете получить надежный и производительный инструмент – покупайте Echo cs-3500. Сейчас это одна из немногих бензопил, которые собираются не в Китае, а в Японии. Что касается технических характеристик, то здесь также все в порядке. Мотор — зверь, выдает до 13 000 оборотов, при нагрузках работает ровно. По заводке никаких проблем не возникало. Важно, что здесь масло на шину подается принудительно, а не самотеком. Это и смазку экономит и равномерно распределяет масло по шине.»

Антон Владиславцев, 34 года, Подмосковье:

«Купил большую, старую дачу. Встал вопрос ремонта, уборки всякой гнили, да и дрова на зиму заготовить-распилить необходимо. После раздумий и консультаций решил взять Эхо cs-3500 и ни разу не пожалел. Бензопила очень резвая, пилит древесину любых пород без проблем. Весьма экономная в плане расходования бензина и масла, карбюратор ни разу не регулировал – на заводских настройках до сих пор двигатель как часы работает. Отмечу качественную шину. Не возникает проблем с очисткой воздушного фильтра – на это уходит ровно две минуты.»

Обзор японской бензопилы Echo CS 3500-14

Бензопила Эхо CS 3500 – японская пила, которая долгое время являлась основным конкурентом бензопил Штиль 180 и Хускварна 142. В статье рассмотрим назначение, основные технические характеристики и преимущества модели. Обратим внимание на положительные и отрицательные моменты связанные с Эхо CS 3500.

Назначение бензопилы CS 3500

Echo CS 3500 относится к бытовому инструменту. Её нельзя использовать ежедневно по 7-8 часов, т.к. ресурс двигателя ограничен. Рациональнее применять Echo CS 3500 для таких работ, как:

  • обрезка ветвей деревьев;
  • подрезка кустарников;
  • валка стволов диаметром не более 30 см;
  • поперечная резка досок при строительстве.

Echo CS 3500 неплохо подойдет любителям активного отдыха, рыбакам и охотникам, т.к. она небольшая и легкая.

Важно! Пользователям бензопил Эхо CS 3500 можно существенно расширить функционал модели за счет использования насадок.

Видео работы

Предлагаем посмотреть видео о пиле Эхо 3500. Это реальный пример того, как правильно завести двигатель бензопилы и пилить чурки от дерева, диаметром не менее 30 см.

Комплект поставки

Комплектность Эхо 3500 не богатая:

  • фирменная пильная гарнитура;
  • защитный чехол для безопасной транспортировки в собранном состоянии;
  • ключ комбинированный – свечной;
  • отвертку для регулировки топливной смеси карбюратора;
  • руководство пользователя.

На заметку! На момент публикации статьи Echo CS 3500 снята с производства, вместо нее производитель предлагает бензопилу Echo CS 353 ES, которая во многом превосходит предшественницу.

Гарнитура CS 3500

Пильная шина на эхо 3500 – фирменная.

Она сделана из качественной, высокоуглеродистой стали, поэтому способна выдерживать сильные перепады температур и трение, возникающее при движении по ней цепи.

Важно! Для того чтобы максимально продлить срок службы пильной шины и цепи, производитель рекомендует использовать только фирменные адгезионные смазки. Они создают на гарнитуре масляную пленку, которая сохраняется даже при максимальных оборотах.

Совместно с 14-ти дюймовой шиной, на пилу Эхо 3500 могут устанавливаться цепи 91VXL053E и PMC3/91P053E. Их шаг 3/8 дюйма.

Характеристики CS 3500

Мощность двигателя бензопилы Эхо 3500 составляет 1,3 кВт, при рабочем объеме цилиндра 34 кубических сантиметра. Максимальное количество оборотов чуть более 13000 в минуту. Такая скорость позволяет эффективно пилить, используя для этого гарнитуру длиной не более 14 дюймов.

Важно! Небольшой объем двигателя говорит о его экономичности. В среднем, бензопила Эхо расходует бак топлива объемом 0,32литра за 30-40 минут непрерывной работы.

Объем масляного бака всего 0,19 литра, но этого достаточно для того, чтобы масло и бензин после заправки заканчивались одновременно.

Вес, это сильная сторона Эхо 3500. Пила очень легкая, в собранном состоянии немногим более 3,5 кг. Это делает её любимой среди пользователей пожилого возраста, которым противопоказаны нагрузки.

Показатель звукового давления при работе на максимальных оборотах 110 дБ. Это в пределах допустимых значений, но все же при работе с Эхо CS 3500, лучше использовать средства индивидуальной защиты слуха.

Плюсы и минусы бензопилы Echo cs 3500/14

Эхо 3500, как и другие бензопилы имеет сильные и слабые стороны. Преимущества модели:

  1. Хорошо сбалансированное качество и цена. Это один из наиболее важных критериев, по которому пользователи выбирают инструмент, поэтому Эхо пользуется популярностью уже многие годы.
  2. Расширенная до двух лет гарантия производителя и сервисное обслуживание. Эхо – бренд который известен не только в нашей стране, поэтому производитель заботиться о репутации и поддерживает высокий уровень гарантийного и пост гарантийного сервиса.
  3. Легкий запуск двигателя при температуре от -35 до +40.
  4. Отсутствие дефицита запчастей и фирменных расходных материалов.

Пользователи оставляют о пиле Эхо в основном положительные отзывы. Пишут, что пила надежная, но немного капризная к обслуживанию, требует своевременного проведения ТО и чистки.

Отрицательных моментов, связанных с бензопилой Echo cs 3500, немного, но они есть. Самое важное, это чувствительность к качеству топливной смеси. Внутренние детали двигателя, при использовании некачественных масел или бензина быстро изнашиваются. Для российских пользователей это проблема, т.к. качество бензина на наших АЗС не всегда соответствует мировым стандартам.

Инструкция по эксплуатации

В комплекте с бензопилой Эхо CS 3500 поставляется фирменное руководство пользователя, которое содержит большой объем полезной информации. Многие игнорируют прочтение инструкции, но делать этого не стоит. В ней содержатся рекомендации производителя, которые помогут максимально продлить срок службы инструмента и предотвратить получение травмы при работе.

Модельный ряд компании не ограничивается одной пилой Echo 3500, также есть и другие интересные инструменты заслуживающие должного внимания. Предлагаем прочитать интересную статью, которая включает в себя обзоры на самые популярные бензопилы Echo.

Неисправности бензопилы Эхо 3500

Большинство неисправностей пилы Эхо 3500 возникает по причине неправильного использования или применения некачественного топлива и смазочных материалов.

Часто пила выходит из строя, если её используют не по назначению, в режиме профессионального инструмента.

В первую очередь, повышенная нагрузка приводит к преждевременному износу поршневой группы, вследствие чего, падает максимальная мощность двигателя. В такой ситуации, пользователи начинают регулировать карбюратор, ошибочно полагая, что причина падения мощности именно в нем. Заканчивается все задирами поршневой группы, по причине не корректной регулировки топливно-воздушной смеси.

Читать еще:  Бензопила стреляет в карбюратор

Еще одна частая неисправность, связанная с неправильной эксплуатацией, это разрушение подшипника коленчатого вала, вследствие неправильной регулировки пильной гарнитуры. Если в процессе работы цепь перетянута, это серьезно увеличивает нагрузки на роликовый подшипник, в результате чего он перегревается и изнашивается быстрее.

Совет! для того, чтобы избежать повреждения пильной гарнитуры бензопилы, особенно при использовании в зимнее время, цепь нужно ослаблять сразу после окончания работ. Металл в процессе работы нагревается, длина цепи увеличивается. Если оставить горячий инструмент с перетянутой цепью, то по мере остывания, её длина будет уменьшаться, а соответственно возрастет нагрузка на подшипник и звенья.

Не редко, особенно после длительного простоя, бензопила Эха 3500 не заводится. Причин данной неисправности несколько, наиболее частая, это засор каналов карбюратора остатками масла. Для того чтобы избежать подобных неисправностей, необходимо соблюдать алгоритм постановки бензопилы на длительное хранение.

Отзывы пользователей

В 2014 году мне подарили бензопилу Эхо 3500, которую я использую на своем дачном участке. Пилой доволен, японское качество заметно сразу. За все время работы обращался в сервис только для того чтобы отрегулировать карбюратор, сам не умею, могу только навредить.

Мощности 1,3 кВт, по моему мнению, маловато, хотелось бы чуть больше. Но для работы по саду и строительству достаточно, я даже пилил деревья больше 40 см диаметром. Чувствуется двигателю тяжело, но пила справляется. Мне кажется, если пилить такие не каждый день, то ничего страшного.

Владимир. 35 лет. Смоленск.

Уже шесть лет у меня бензопила Echo CS 3500/14, покупал её в компании, которая является официальным представителем Echo в РФ, поэтому уверен, что не подделка. Понравилось, что пила легкая и компактная, хорошо заводится. Я уже не молодой и пилить инструментом который весит 7-8 кг мне тяжело, а Эхо 3500 всего 3,6 кг.

За все время приходилось несколько раз обращаться к специалистам, т.к. сам завести бензопилу не мог. Первый раз причина была в том, что я нарушил алгоритм пуска двигателя, который описан в руководстве пользователя, свечу залило.

Второй раз, пила работала и резко заглохла. Ремонт обошелся мне не дешево, в сервисе поменяли поршневую. Оказалось, что опять виноват только я, неправильно смешивал бензин с маслом. В общем, я сделал вывод, что пила хорошая, а мне нужно было внимательно читать инструкцию и не надеяться на свой опыт.

Иван. 65 лет. Сургут.

Заключение

Echo CS 3500 – 14 это хороший выбор для тех, кто ценит качество и комфорт при работе. Японские инструменты всегда считались эталоном надежности и бензопилы Эхо не исключение. Ломаются они редко, в основном по причине неправильного применения или несвоевременного обслуживания. Информация необходимая для того, чтобы увеличить срок службы и избежать дополнительных расходов на ремонт, имеется в руководстве пользователя. Его нужно прочитать и делать все как там написано.

Инструкция и руководство для
Echo CS-3500 на русском

50 страниц подробных инструкций и пользовательских руководств по эксплуатации

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ БЕНЗОПИЛА ЦЕ.

Руководство пользователя бензопила цепная cs-3500, Предупреждение, Опасность

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И
СЛЕДУЙТЕ ИНСТРУКЦИЯМ ДЛЯ ОБЕСПЕЧЕНИЯ ВАШЕЙ БЕЗОПАСНОСТИ.
НЕВЫПОЛНЕНИЕ ПРИВЕДЕННЫХ В РУКОВОДСТВЕ УКАЗАНИЙ МОЖЕТ
ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ.

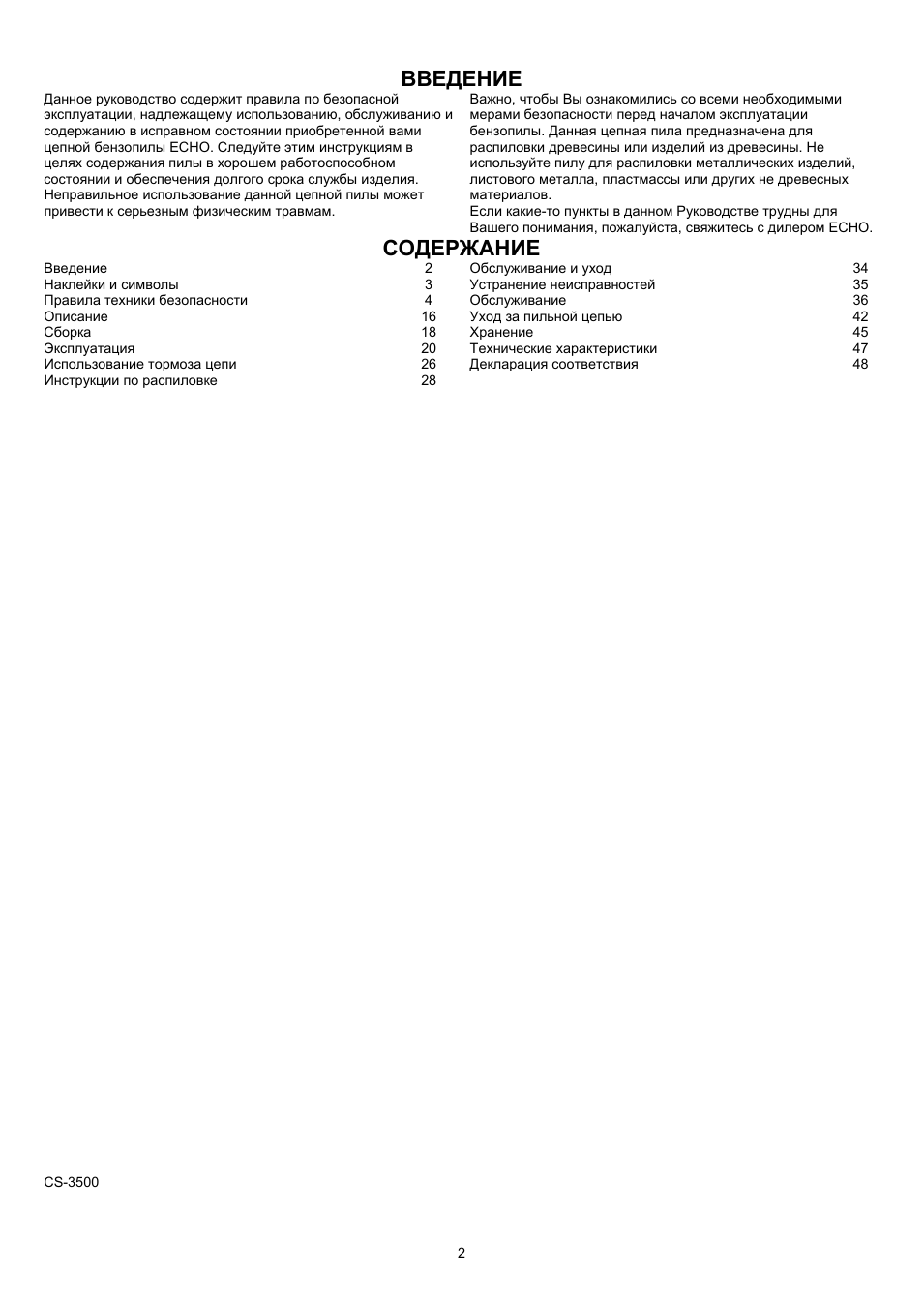

ВВЕДЕНИЕ Данное руководство содержит правила по безопасной.

Данное руководство содержит правила по безопасной
эксплуатации, надлежащему использованию, обслуживанию и
содержанию в исправном состоянии приобретенной вами
цепной бензопилы ECHO. Следуйте этим инструкциям в
целях содержания пилы в хорошем работоспособном
состоянии и обеспечения долгого срока службы изделия.
Неправильное использование данной цепной пилы может
привести к серьезным физическим травмам.

Важно, чтобы Вы ознакомились со всеми необходимыми
мерами безопасности перед началом эксплуатации
бензопилы. Данная цепная пила предназначена для
распиловки древесины или изделий из древесины. Не
используйте пилу для распиловки металлических изделий,
листового металла, пластмассы или других не древесных
материалов.
Если какие-то пункты в данном Руководстве трудны для
Вашего понимания, пожалуйста, свяжитесь с дилером ECHO.

Обслуживание и уход 34

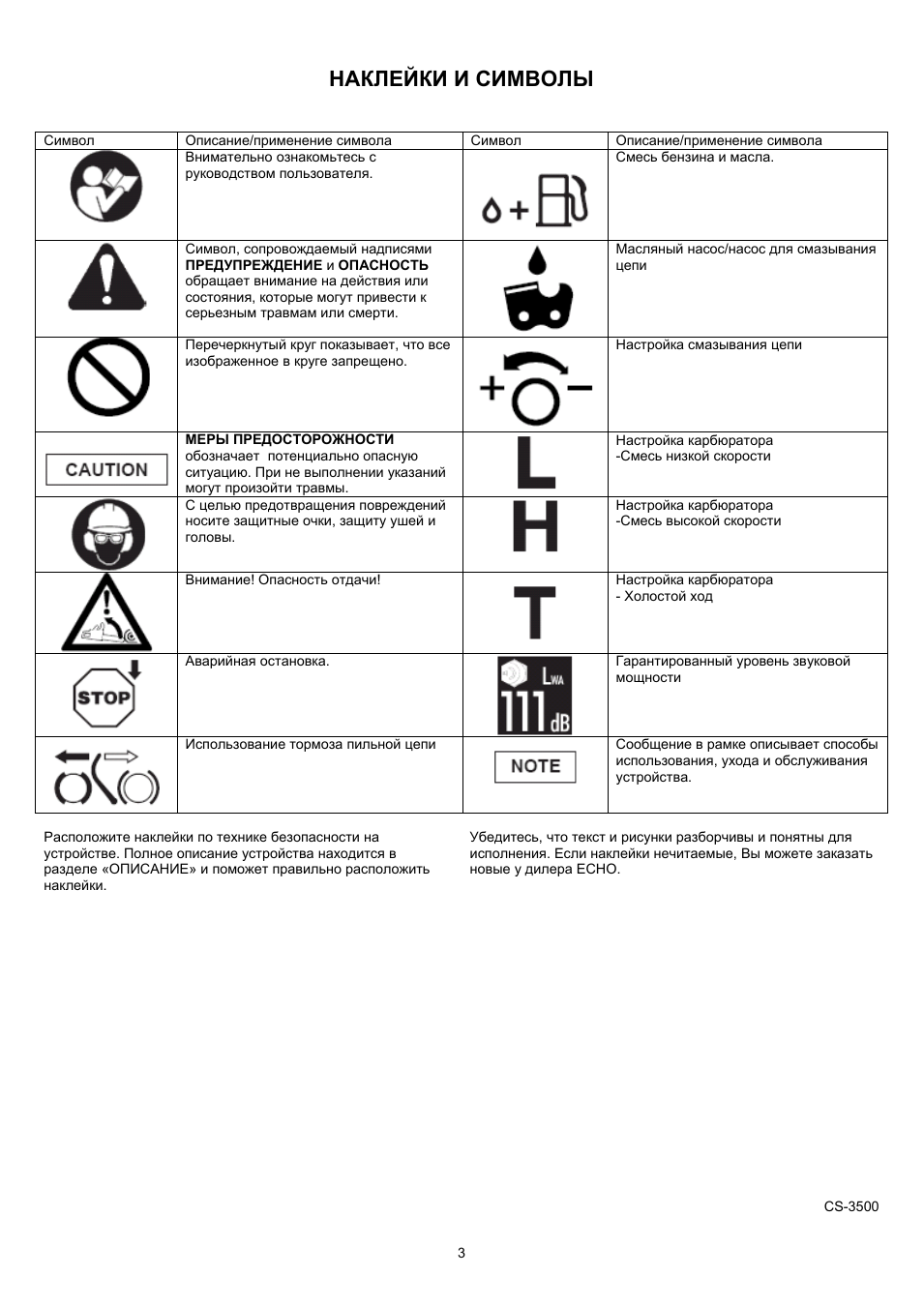

Наклейки и символы 3

Устранение неисправностей 35

Правила техники безопасности 4

Уход за пильной цепью 42

Технические характеристики 47

Использование тормоза цепи 26

Декларация соответствия 48

Инструкции по распиловке 28

Наклейки и символы

НАКЛЕЙКИ И СИМВОЛЫ

Внимательно ознакомьтесь с
руководством пользователя.

Смесь бензина и масла.

Символ, сопровождаемый надписями
ПРЕДУПРЕЖДЕНИЕ и ОПАСНОСТЬ
обращает внимание на действия или
состояния, которые могут привести к
серьезным травмам или смерти.

Масляный насос/насос для смазывания
цепи

Перечеркнутый круг показывает, что все
изображенное в круге запрещено.

Настройка смазывания цепи

МЕРЫ ПРЕДОСТОРОЖНОСТИ
обозначает потенциально опасную
ситуацию. При не выполнении указаний
могут произойти травмы.

Настройка карбюратора
-Смесь низкой скорости

С целью предотвращения повреждений
носите защитные очки, защиту ушей и
головы.

Настройка карбюратора
-Смесь высокой скорости

Внимание! Опасность отдачи!

Настройка карбюратора
— Холостой ход

Гарантированный уровень звуковой
мощности

Использование тормоза пильной цепи

Сообщение в рамке описывает способы
использования, ухода и обслуживания
устройства.

Расположите наклейки по технике безопасности на
устройстве. Полное описание устройства находится в
разделе «ОПИСАНИЕ» и поможет правильно расположить
наклейки.

Убедитесь, что текст и рисунки разборчивы и понятны для
исполнения. Если наклейки нечитаемые, Вы можете заказать
новые у дилера ECHO.

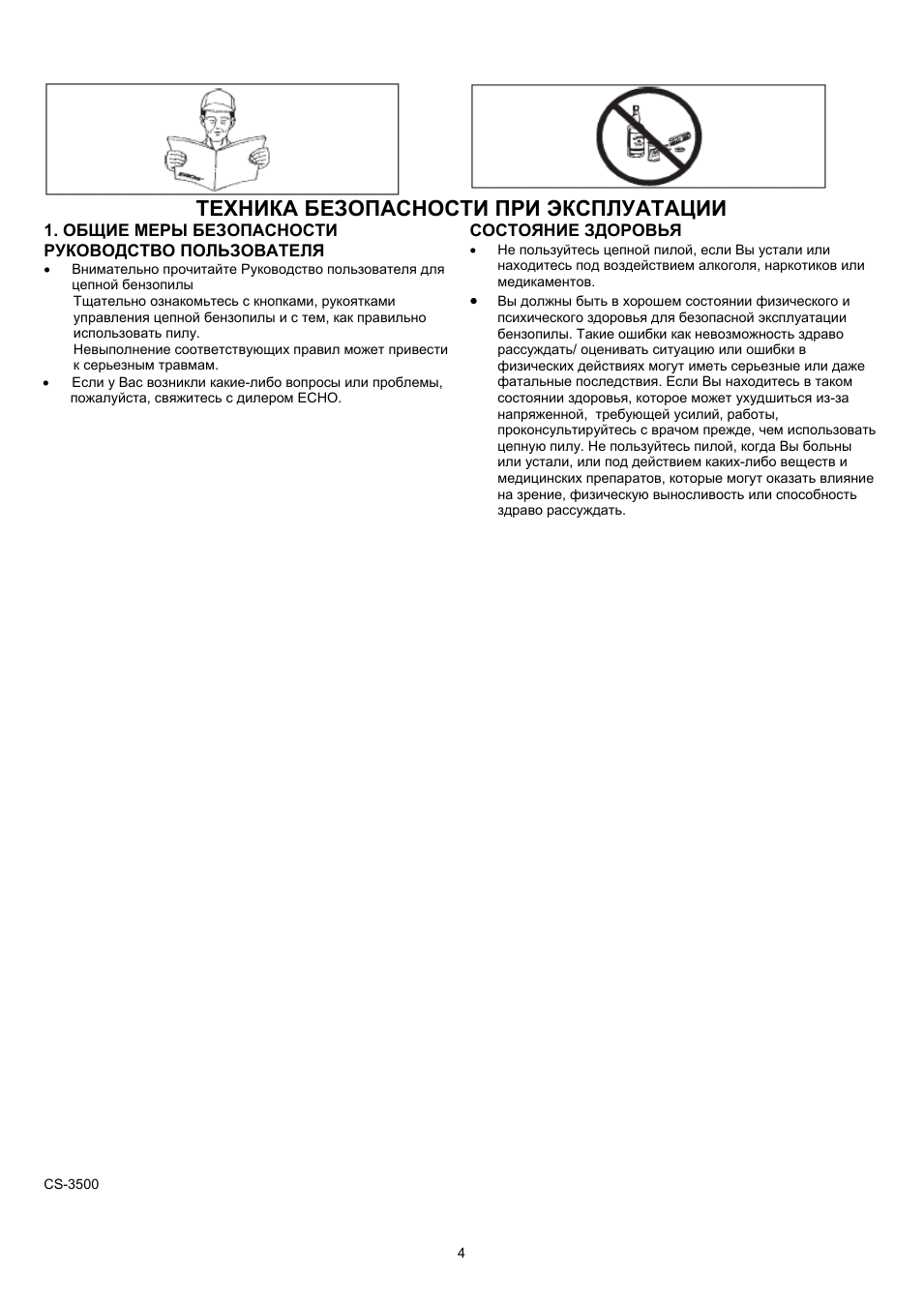

Техника безопасности при эксплуатации

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ

1. ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Внимательно прочитайте Руководство пользователя для
цепной бензопилы

Тщательно ознакомьтесь с кнопками, рукоятками
управления цепной бензопилы и с тем, как правильно
использовать пилу.
Невыполнение соответствующих правил может привести
к серьезным травмам.

Если у Вас возникли какие-либо вопросы или проблемы,

пожалуйста, свяжитесь с дилером ECHO.

Не пользуйтесь цепной пилой, если Вы устали или
находитесь под воздействием алкоголя, наркотиков или
медикаментов.

Вы должны быть в хорошем состоянии физического и
психического здоровья для безопасной эксплуатации
бензопилы. Такие ошибки как невозможность здраво
рассуждать/ оценивать ситуацию или ошибки в
физических действиях могут иметь серьезные или даже
фатальные последствия. Если Вы находитесь в таком
состоянии здоровья, которое может ухудшиться из-за
напряженной, требующей усилий, работы,
проконсультируйтесь с врачом прежде, чем использовать
цепную пилу. Не пользуйтесь пилой, когда Вы больны
или устали, или под действием каких-либо веществ и
медицинских препаратов, которые могут оказать влияние
на зрение, физическую выносливость или способность
здраво рассуждать.

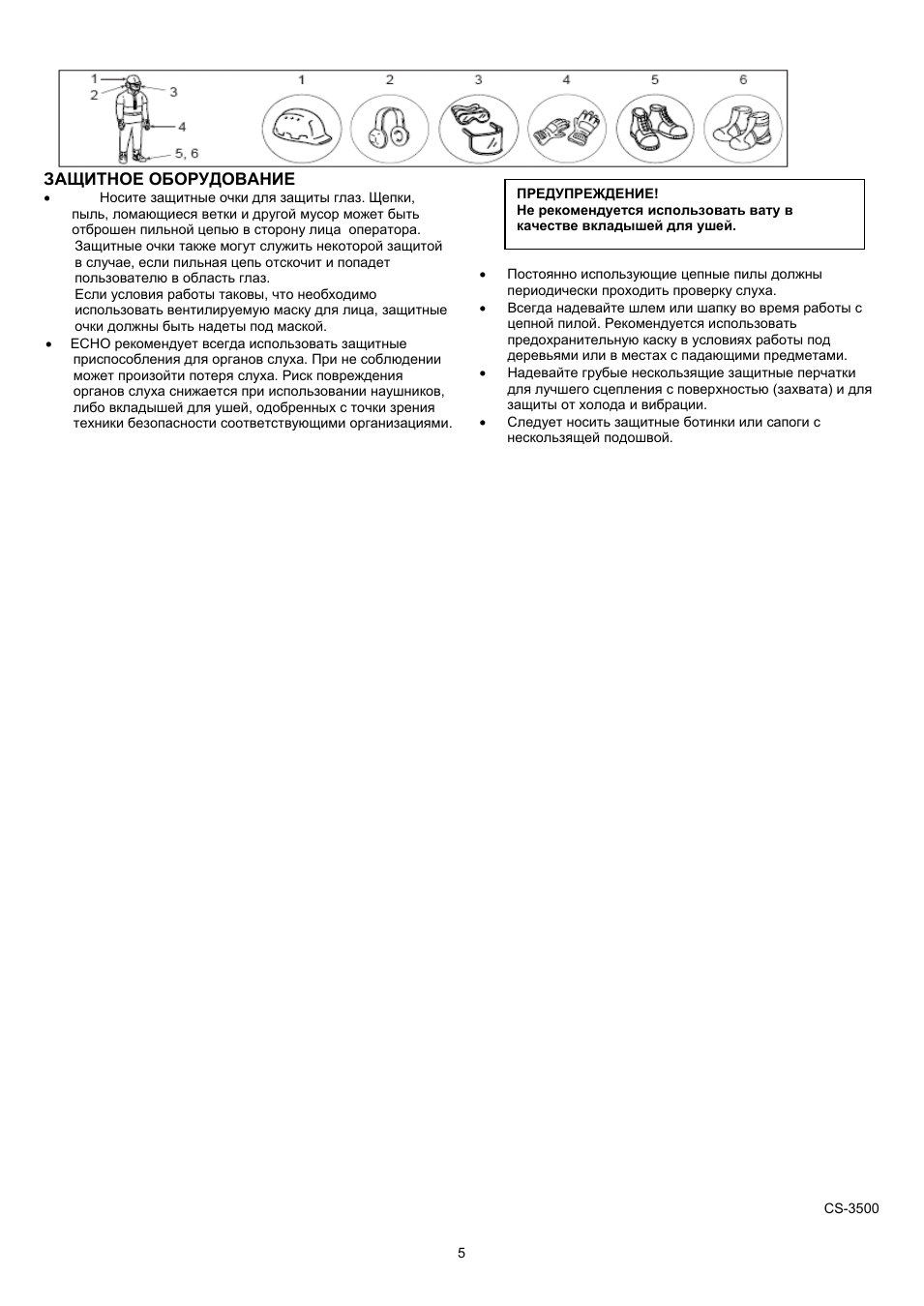

ЗАЩИТНОЕ ОБОРУДОВАНИЕ .

Носите защитные очки для защиты глаз. Щепки,

пыль, ломающиеся ветки и другой мусор может быть
отброшен пильной цепью в сторону лица оператора.

Защитные очки также могут служить некоторой защитой
в случае, если пильная цепь отскочит и попадет
пользователю в область глаз.
Если условия работы таковы, что необходимо
использовать вентилируемую маску для лица, защитные
очки должны быть надеты под маской.

рекомендует всегда использовать защитные

приспособления для органов слуха. При не соблюдении
может произойти потеря слуха. Риск повреждения
органов слуха снижается при использовании наушников,
либо вкладышей для ушей, одобренных с точки зрения
техники безопасности соответствующими организациями.

Читать еще:  Бензопила husqvarna 142 технические характеристики

Постоянно использующие цепные пилы должны
периодически проходить проверку слуха.

Всегда надевайте шлем или шапку во время работы с
цепной пилой. Рекомендуется использовать
предохранительную каску в условиях работы под
деревьями или в местах с падающими предметами.

Надевайте грубые нескользящие защитные перчатки
для лучшего сцепления с поверхностью (захвата) и для
защиты от холода и вибрации.

Следует носить защитные ботинки или сапоги с
нескользящей подошвой.

ПРЕДУПРЕЖДЕНИЕ!
Не рекомендуется использовать вату в
качестве вкладышей для ушей.

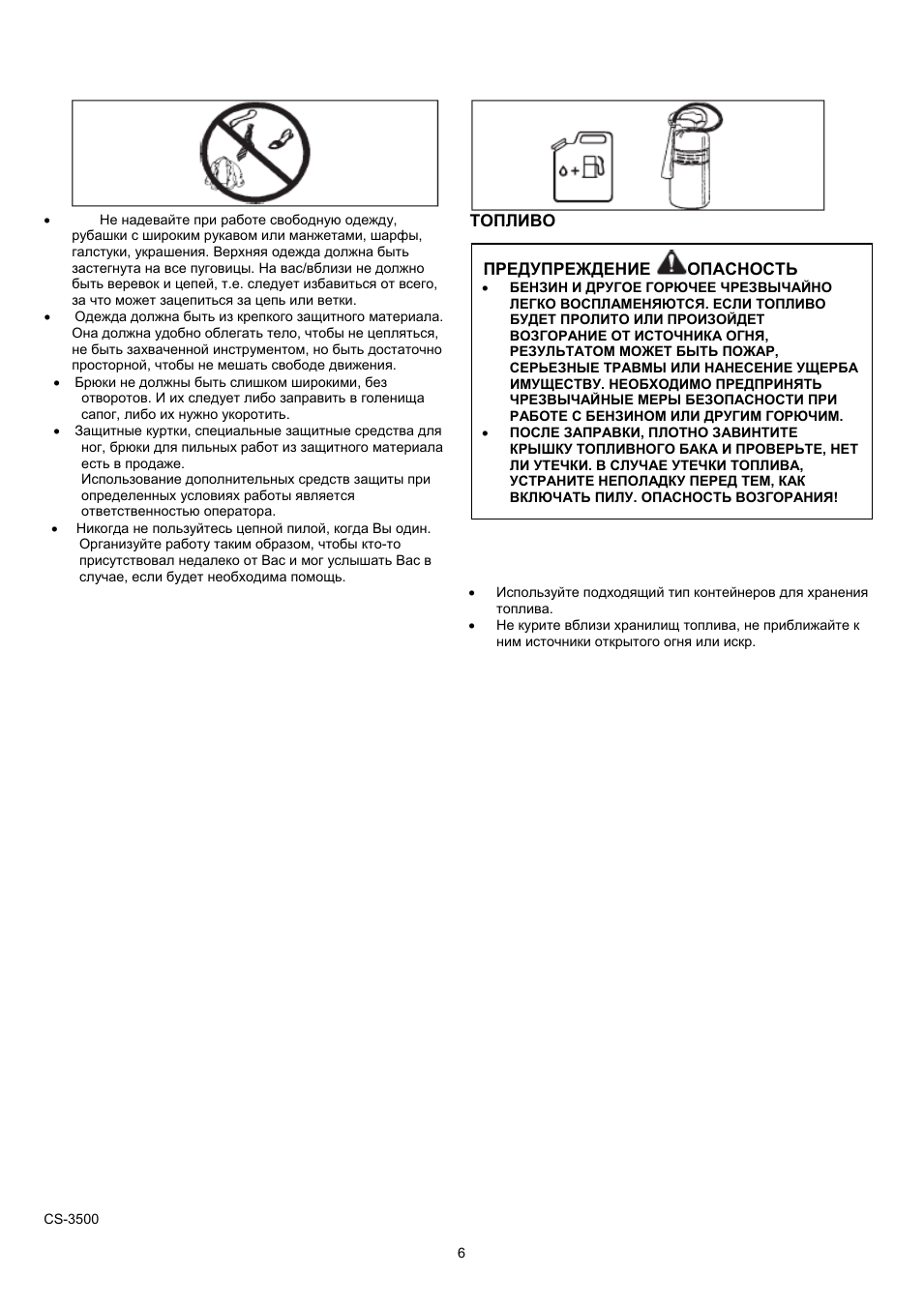

Не надевайте при работе свободную одежду, рубашки с широк.

Не надевайте при работе свободную одежду,

рубашки с широким рукавом или манжетами, шарфы,
галстуки, украшения. Верхняя одежда должна быть
застегнута на все пуговицы. На вас/вблизи не должно
быть веревок и цепей, т.е. следует избавиться от всего,
за что может зацепиться за цепь или ветки.

Одежда должна быть из крепкого защитного материала.

Она должна удобно облегать тело, чтобы не цепляться,
не быть захваченной инструментом, но быть достаточно
просторной, чтобы не мешать свободе движения.

• Брюки не должны быть слишком широкими, без

отворотов. И их следует либо заправить в голенища
сапог, либо их нужно укоротить.

• Защитные куртки, специальные защитные средства для

ног, брюки для пильных работ из защитного материала
есть в продаже.
Использование дополнительных средств защиты при
определенных условиях работы является
ответственностью оператора.

• Никогда не пользуйтесь цепной пилой, когда Вы один.

Организуйте работу таким образом, чтобы кто-то
присутствовал недалеко от Вас и мог услышать Вас в
случае, если будет необходима помощь.

Используйте подходящий тип контейнеров для хранения
топлива.

Не курите вблизи хранилищ топлива, не приближайте к
ним источники открытого огня или искр.

БЕНЗИН И ДРУГОЕ ГОРЮЧЕЕ ЧРЕЗВЫЧАЙНО
ЛЕГКО ВОСПЛАМЕНЯЮТСЯ. ЕСЛИ ТОПЛИВО
БУДЕТ ПРОЛИТО ИЛИ ПРОИЗОЙДЕТ
ВОЗГОРАНИЕ ОТ ИСТОЧНИКА ОГНЯ,
РЕЗУЛЬТАТОМ МОЖЕТ БЫТЬ ПОЖАР,
СЕРЬЕЗНЫЕ ТРАВМЫ ИЛИ НАНЕСЕНИЕ УЩЕРБА
ИМУЩЕСТВУ. НЕОБХОДИМО ПРЕДПРИНЯТЬ
ЧРЕЗВЫЧАЙНЫЕ МЕРЫ БЕЗОПАСНОСТИ ПРИ
РАБОТЕ С БЕНЗИНОМ ИЛИ ДРУГИМ ГОРЮЧИМ.

ПОСЛЕ ЗАПРАВКИ, ПЛОТНО ЗАВИНТИТЕ
КРЫШКУ ТОПЛИВНОГО БАКА И ПРОВЕРЬТЕ, НЕТ
ЛИ УТЕЧКИ. В СЛУЧАЕ УТЕЧКИ ТОПЛИВА,
УСТРАНИТЕ НЕПОЛАДКУ ПЕРЕД ТЕМ, КАК
ВКЛЮЧАТЬ ПИЛУ. ОПАСНОСТЬ ВОЗГОРАНИЯ!

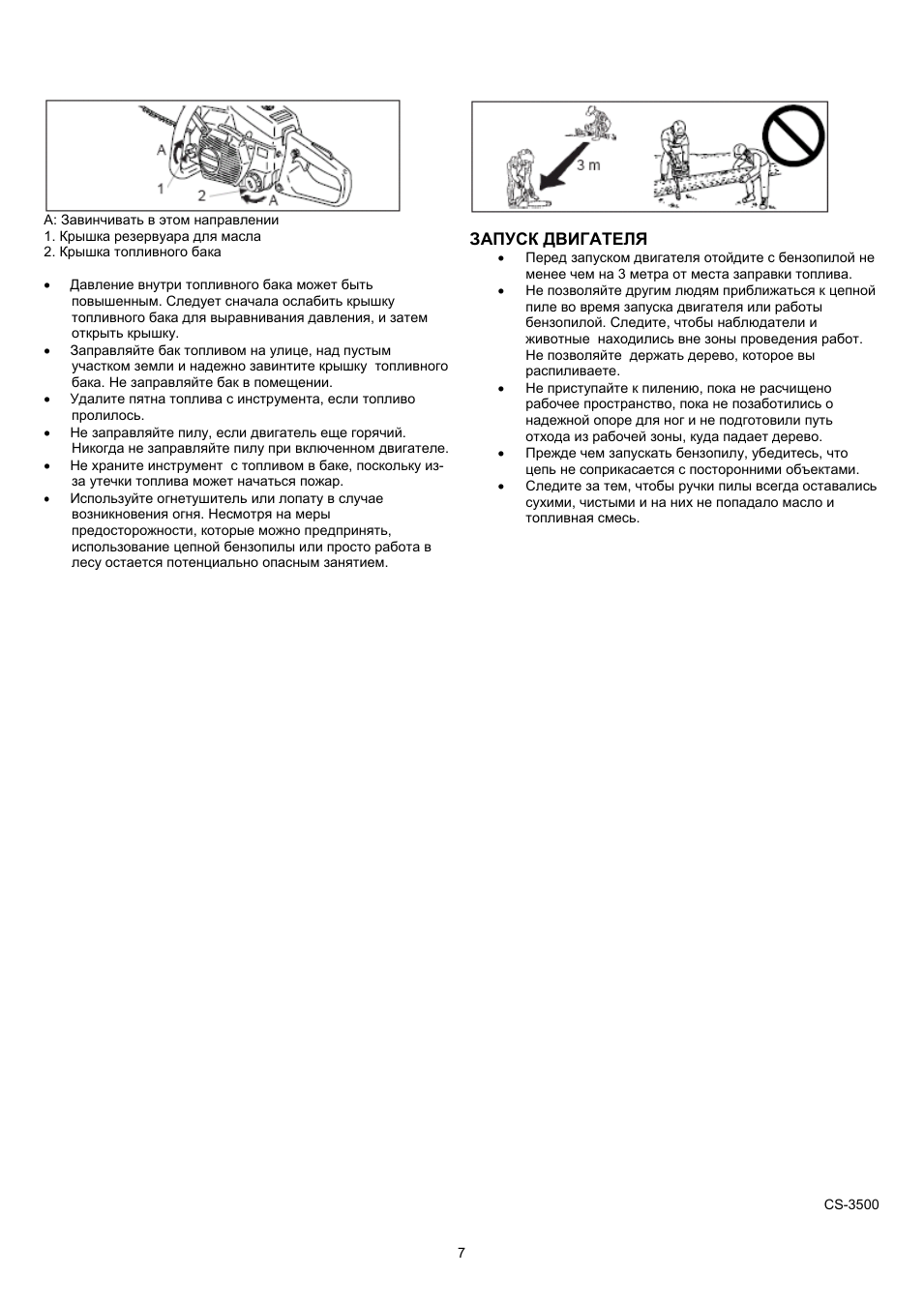

А: Завинчивать в этом направлении .

А: Завинчивать в этом направлении
1. Крышка резервуара для масла
2. Крышка топливного бака

• Давление внутри топливного бака может быть

повышенным. Следует сначала ослабить крышку
топливного бака для выравнивания давления, и затем
открыть крышку.

• Заправляйте бак топливом на улице, над пустым

участком земли и надежно завинтите крышку топливного
бака. Не заправляйте бак в помещении.

• Удалите пятна топлива с инструмента, если топливо

• Не заправляйте пилу, если двигатель еще горячий.

Никогда не заправляйте пилу при включенном двигателе.

• Не храните инструмент с топливом в баке, поскольку из-

за утечки топлива может начаться пожар.

• Используйте огнетушитель или лопату в случае

возникновения огня. Несмотря на меры
предосторожности, которые можно предпринять,
использование цепной бензопилы или просто работа в
лесу остается потенциально опасным занятием.

Перед запуском двигателя отойдите с бензопилой не
менее чем на 3 метра от места заправки топлива.

Не позволяйте другим людям приближаться к цепной
пиле во время запуска двигателя или работы
бензопилой. Следите, чтобы наблюдатели и
животные находились вне зоны проведения работ.
Не позволяйте держать дерево, которое вы
распиливаете.

Не приступайте к пилению, пока не расчищено
рабочее пространство, пока не позаботились о
надежной опоре для ног и не подготовили путь
отхода из рабочей зоны, куда падает дерево.

Прежде чем запускать бензопилу, убедитесь, что
цепь не соприкасается с посторонними объектами.

Следите за тем, чтобы ручки пилы всегда оставались
сухими, чистыми и на них не попадало масло и
топливная смесь.

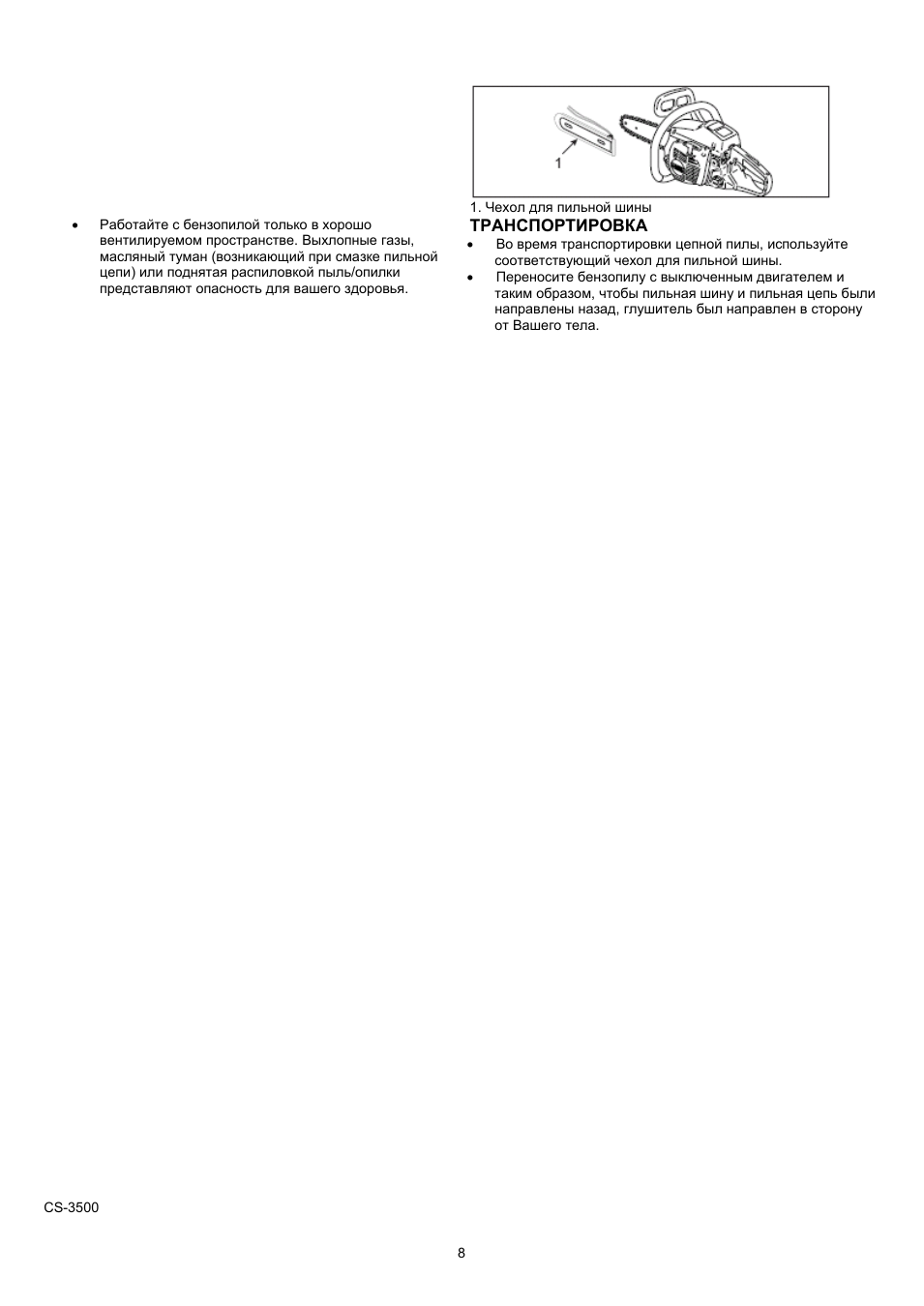

. Чехол для пильной шины .

1. Чехол для пильной шины

Работайте с бензопилой только в хорошо
вентилируемом пространстве. Выхлопные газы,
масляный туман (возникающий при смазке пильной
цепи) или поднятая распиловкой пыль/опилки
представляют опасность для вашего здоровья.

Во время транспортировки цепной пилы, используйте

соответствующий чехол для пильной шины.

Переносите бензопилу с выключенным двигателем и

таким образом, чтобы пильная шину и пильная цепь были
направлены назад, глушитель был направлен в сторону
от Вашего тела.

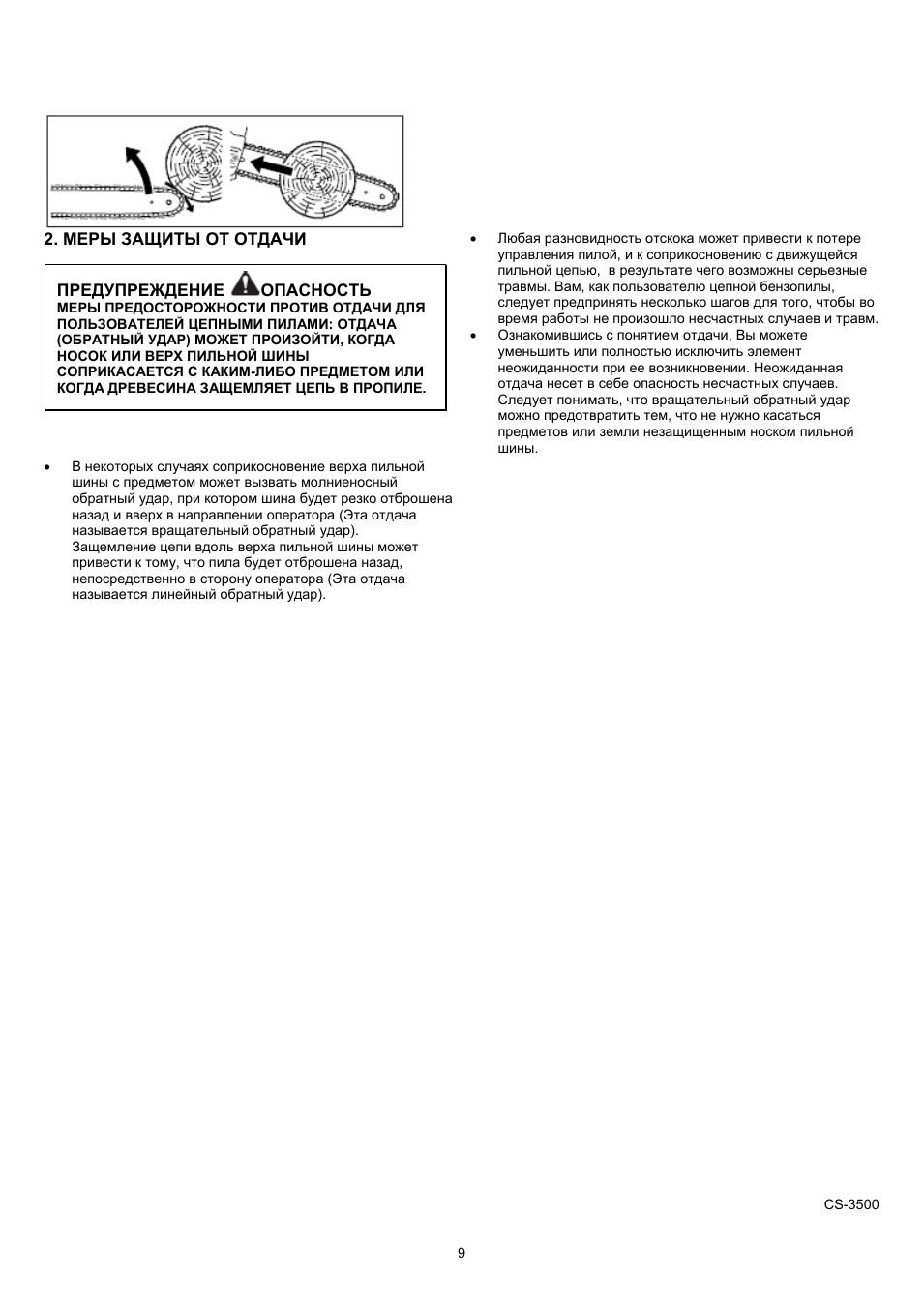

. МЕРЫ ЗАЩИТЫ ОТ ОТДАЧИ .

2. МЕРЫ ЗАЩИТЫ ОТ ОТДАЧИ

В некоторых случаях соприкосновение верха пильной
шины с предметом может вызвать молниеносный
обратный удар, при котором шина будет резко отброшена
назад и вверх в направлении оператора (Эта отдача
называется вращательный обратный удар).
Защемление цепи вдоль верха пильной шины может
привести к тому, что пила будет отброшена назад,
непосредственно в сторону оператора (Эта отдача
называется линейный обратный удар).

Любая разновидность отскока может привести к потере
управления пилой, и к соприкосновению с движущейся
пильной цепью, в результате чего возможны серьезные
травмы. Вам, как пользователю цепной бензопилы,
следует предпринять несколько шагов для того, чтобы во
время работы не произошло несчастных случаев и травм.

Ознакомившись с понятием отдачи, Вы можете
уменьшить или полностью исключить элемент
неожиданности при ее возникновении. Неожиданная
отдача несет в себе опасность несчастных случаев.
Следует понимать, что вращательный обратный удар
можно предотвратить тем, что не нужно касаться
предметов или земли незащищенным носком пильной
шины.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРОТИВ ОТДАЧИ ДЛЯ
ПОЛЬЗОВАТЕЛЕЙ ЦЕПНЫМИ ПИЛАМИ: ОТДАЧА
(ОБРАТНЫЙ УДАР) МОЖЕТ ПРОИЗОЙТИ, КОГДА
НОСОК ИЛИ ВЕРШИНА ПИЛЬНОЙ ШИНЫ
СОПРИКАСАЕТСЯ С КАКИМ-ЛИБО ПРЕДМЕТОМ ИЛИ
КОГДА ДРЕВЕСИНА ЗАЩЕМЛЯЕТ ЦЕПЬ В ПРОПИЛЕ.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРОТИВ ОТДАЧИ ДЛЯ
ПОЛЬЗОВАТЕЛЕЙ ЦЕПНЫМИ ПИЛАМИ: ОТДАЧА
(ОБРАТНЫЙ УДАР) МОЖЕТ ПРОИЗОЙТИ, КОГДА
НОСОК ИЛИ ВЕРХ ПИЛЬНОЙ ШИНЫ
СОПРИКАСАЕТСЯ С КАКИМ-ЛИБО ПРЕДМЕТОМ ИЛИ
КОГДА ДРЕВЕСИНА ЗАЩЕМЛЯЕТ ЦЕПЬ В ПРОПИЛЕ.

Никогда не работайте одной рукой.

Никогда не работайте одной рукой! Результатом
управления пилой только одной рукой могут быть
серьезные травмы, нанесенные оператору пилы, его
помощникам и другим посторонним лицам. Чтобы
обеспечить надлежащий контроль, всегда используйте
обе руки при работе с пилой, одна из которых всегда
должна находиться на курке дросселя. В противном
случае пила может выскользнуть из рук, или ее может
занести, что приведет к серьезным травмам из-за потери
контроля над пилой.

Крепко удерживайте пилу обеими руками, во время
работы, когда двигатель включен, правую руку держите
на задней ручке, переднюю ручку сожмите левой рукой.
Плотно обхватывайте ручки пилы всей ладонью. Плотный
захват позволит Вам сократить риск отдачи и обеспечить
лучший контроль над пилой. Всегда необходимо
использовать обе руки для контроля над пилой.

Не наклоняйтесь сильно вперед и не поднимайте пилу
выше уровня груди.

Убедитесь, что рабочая территория очищена от
посторонних предметов. Не допускайте контакта носка
шины с бревнами, ветками и иными препятствующими
объектами, которые вы можете задеть при работе
бензопилой.

Работа с пилой на высоких скоростях двигателя может
уменьшить вероятность возникновения отдачи.

Следуйте указаниям производителя по заточке и
техническому обслуживанию пильной цепи.

Используйте только фирменные запасные части, если
необходимо заменить пильную шину и цепь, или
приемлемые аналоги этих деталей.

Ссылка на основную публикацию
Adblock
detector
