Автокран кс 55727 технические характеристики

КС-55727-1

КС-55727-1 МАШЕКА грузовысотные характеристики

Габаритные размеры автокрана КС-55727-1

Автокран МАШЕКА КС-55727-1 на шасси МАЗ-630303 грузоподъемностью 25 тонн

КС-55727-1 – автокран грузоподъемностью 25 тонн, производится ОАО «Могилёвтрансмаш». Завод основанный более четверти века назад, за годы своего существования сумел доказать, что является одним из лучших машиностроительных предприятий. Современное технологическое оборудование, средства механизации в совокупности обеспечивают высокую производительность и стабильное качество выпускаемой продукции, в числе которой автокран МАШЕКА КС-55727-1. «Могилёвтрансмаш» на сегодняшний день занимает одно из ведущих мест в индустриальном комплексе Республики Беларусь. Производство «Могилёвтрансмаш» имеет целый ряд современного оборудования, что позволяет быстро и с наименьшими затратами осваивать производство новой техники, а также проводить модернизацию серийной продукции с целью удовлетворения потребностей рынка и заказчиков.

КС-55727-1 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ с обычными грузами на рассредоточенных объектах. Автокран данной модели монтируется на шасси грузового автомобиля МАЗ-630303. Базовое шасси автокрана МАШЕКА обладает высокой маневренностью и легкостью управления, а малые габариты делают кран пригодным к эксплуатации в условиях современных городов. Шасси крана имеет мощный двигатель, соответствующий нормам экологической безопасности, который способен обеспечить не только высокую транспортную скорость, но и высокую скорость выполнения крановых операций. Так как именно двигателем базового автомобиля МАЗ-630303 через коробку передач и дополнительную коробку отбора мощности приводится в действие аксиально-поршневой насос, при помощи которого осуществляется привод установки автокрана.

Четырехсекционная стрела автокрана МАШЕКА данной модели (минимальная длина которой равна 10,08 метров, а максимальная — 28,08 метров) во втянутом положении обеспечивает компактность и маневренность при переездах, а в выдвинутом — обширную зону работы. Возможность телескопирования секций стрелы автокрана КС-55727-1 с грузом позволяет крану выполнять сложные задания при монтаже, такие как установка груза в труднодоступных местах и т.п.

Лебедки механизма подъема и поворота в автокране МАШЕКА — планетарного типа. На всех барабанах лебедок установлены ограничители наматывания и сматывания канатов, которые позволяют ограничивать наклон стрелы в крайних рабочих положениях, ограничивать наклон управляемых гуськов, а также ограничивать сматывание каната с главной и вспомогательной лебедки КС-55727-1.

В конструкции гидропривода крановых установок МАШЕКА КС-55727-1 для достижения особой плавности перемещения грузов при работе использованы гидрораспределители импортного производства. Применение в гидравлической системе высококачественных гидрораспределителей обеспечивает не только плавное управление всеми механизмами автокрана, но и возможность одновременного совмещения до трёх крановых операций с широким диапазоном регулирования скоростей их выполнения.

Безопасность – это, несомненно, важный показатель в работе автокрана КС-55727-1, который обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров в кабине машиниста автокрана. Ограничитель нагрузки может работать в режиме координатной защиты и имеет встроенный прибор фиксации характеристик, а также встроенный модуль защиты от опасного напряжения (МЗОН), который обеспечивает безопасность при работе крана вблизи высоковольтных линий электропередач. Устойчивость при работе автокрана МАШЕКА обеспечивают наклонные выдвижные опоры, установленные на нижней раме коробчатого сечения.

Продажа автокранов осуществляется нашей компанией по приемлемой цене. Если Вы решили купить автокран МАШЕКА данной модели, то обратитесь в нашу компанию по телефонам, номера которых расположены на нашем сайте в разделе «Контакты», или по электронной почте, адрес которой расположен в том же разделе. Продажа КС-55727-1 и другой техники производится с доставкой во все регионы России. Обратившись в нашу компанию, Вы непременно получите дополнительную информацию о представленной модели крана производства Могилёвского завода транспортного машиностроения.

Технические характеристики стрелового крана КС-55727 и его основных модификаций на базе МАЗ-6303

Стреловой кран КС-55727, базирующийся на 3-осном шасси МАЗ, создан для проведения погрузочно-разгрузочных работ, а также для применения при строительстве малоэтажных объектов. Конструкция машины допускает эксплуатацию при температурах от -35°С до +40°С и силе ветра до 14 м/с. Развернутая крановая установка сохраняет устойчивость при порывах ветра до 40 м/с, но манипуляции с грузом запрещены.

Технические характеристики

Машины собираются заводом, расположенным в г. Могилев (Белоруссия). В конструкции используются узлы, выпущенные смежными предприятиями из России, Белоруссии, Италии и ряда других государств. Для привода крановой установки применяются гидравлические цилиндры. На коробке передач базового шасси установлен редуктор отбора мощности, который используется для привода аксиально-поршневого насоса.

В опорно-поворотном устройстве применяется планетарный редуктор, оснащенный отдельным гидравлическим мотором героторной схемы и многодисковым тормозом. Для управления углом установки стрелы используются гидравлические цилиндры, в приводе секций стрелы использована гидравлика и дополнительный полиспаст. Телескопическая стрела состоит из 4 отдельных частей, обеспечивает круговую рабочую зону.

Технические характеристики крана Машека КС-55727:

  • длина (при движении по шоссе) — 12000 мм;
  • ширина (без учета зеркал) — 2500 мм;
  • высота — 3800 мм;
  • база — 4900 мм;
  • длина/ширина опорного контура — 5080/5400 мм;
  • грузовой момент — 80 кН*м;
  • грузоподъемность — 25 т;
  • высота подъема груза — 27,1 м;
  • скорость вращения — 0,2-0,96 об/мин;
  • вылет стрелы — 10,08-28,08 м;
  • вес снаряженного автомобиля — 24,5 т.
Читать еще:  Технические характеристики болгарского погрузчика

Модификации

Завод выпускал ряд модификаций машины, которые отличаются базовым шасси и элементами крановой установки. Грузоподъемность техники остается неизменной. В базовом варианте поставки используется укороченная кабина водителя, не имеющая спального места. Модификация со спальной полкой производится по отдельным заказам, встречается редко.

КС-55727-1

Автокран КС-55727-1 установлен на грузовом автомобиле МАЗ-6303, оснащенном приводом на колеса задней тележки. Для повышения устойчивости крана на автомобильном шасси используется принудительная блокировка задней подвески. Система включается автоматически при вывешивании машины на опорах. Крановая установка расположена на подвижной части, установленной на шасси через роликовый погон, оснащенный зубчатым венцом с внешним зацеплением привода вращения.

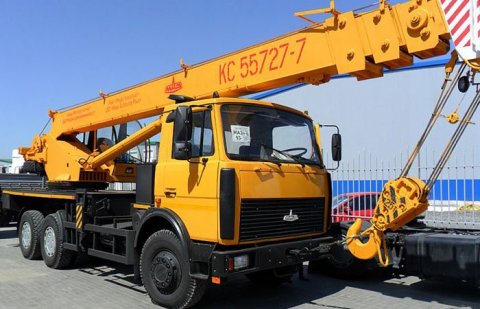

КС-55727-7

Машина установлена на шасси МАЗ-6303А3, оснащенном 250-сильным дизелем ЯМЗ-6562, соответствующим требованиям Евро-3. Машинист располагается в закрытой металлической кабине, оборудованной автономным отоплением и системой вентиляции с принудительной подачей воздуха. Заднее стекло установлено в откидной раме, что обеспечивает дополнительную вентиляцию. На части машин применялся кондиционер.

В конструкции машины используются ограничители подъема стрелы и сматывания троса, представляющие собой концевые переключатели.

В кабине машиниста и на опорном контуре установлены индикаторы угла наклона. Дополнительно установлен электронный ограничитель грузоподъемности, который комплектуется модулем защиты от напряжения. Устройство не допускает проведения работы вблизи линий электропередач. Все эксплуатационные данные записываются в энергонезависимую память.

КС-55727-А-12

Машина является дальнейшим развитием модификации КС-55727-7-12. Особенностью конструкции является применение шасси МАЗ-6312В3, оснащенного 270-сильным турбодизелем ЯМЗ-5361, отвечающим требованиям Евро-4. На машине используется модернизированная гидравлика привода стрелы, обеспечившая улучшенные характеристики.

На крановой установке расположена кабина машиниста с переработанным дизайном. В конструкции применено панорамное лобовое стекло, уменьшена толщина стоек. Стенки обшиты материалом, обеспечивающим шумоизоляцию. В стандартное оснащение входит дизельный отопитель российского производства, по заказу применяются импортные аналоги. Возможно применение кондиционера.

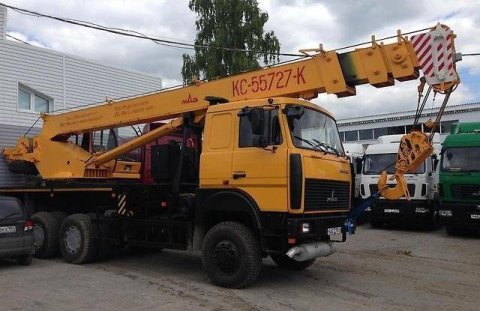

Автокран КС 55727 Машека

КС 55727 – автокран с высокой производительностью и сбалансированными техническими характеристиками. В данной модели воплощены последние разработки от белорусских и российских инженеров. В итоге давним партнерам удалось создать универсальную технику, которую по достоинству оценят профессиональные пользователи. Данная модель доказала свою востребованность в строительной, сельскохозяйственной и поисково-спасательной сферах деятельности. КС 55727 рассчитан на максимальную грузоподъемность 25 тонн, и за счет этого обладает почти неограниченными возможностями. Рассмотрим их подробнее, а также обратим внимание на характеристики этой крановой установки.

Видео

Описание и назначение

КС-55727 – кран российско-белорусского производства, разработанный на базе автомобильного шасси МАЗ-630303. Создатели этой машины оснастили ее современными компонентами, которые будут актуальны еще несколько лет. Высокий потенциал техники, начало которого заложено еще в предшественниках времен СССР, можно раскрыть по полной программе, если использовать КС-55727 строго по назначению, и подвергать его колоссальным нагрузкам. Например, данный аппарат доказал свою востребованность при разгрузочно-погрузочных операциях, а также осуществлении строительно-монтажных работ на рассредоточенных объектах. КС-55727 – самоходная машина, ориентированная на выполнение задач труднодоступных условиях.

Без техники такого уровня не обойтись при монтаже металлоконструкций, зданий и сооружений. Кроме того, высокий потенциал крановой установки позволяет ее использовать для перемещения громоздких технических приспособлений особой важности. Для более удобного перетаскивания грузов есть функция переноски горизонтальном или вертикальном положении. Помимо этого, большие логистические центры – еще одна из сфер применения самоходной машины КС-55727, которая при этом способна заменить маломощный манипулятор. И наконец, потенциальные возможности автокрана можно раскрыть не только в строительной, но и пожарно-спасательной области, при осуществлении операций по разборке и растаскивании завалов с участием подразделений МЧС России.

Технические характеристики

  • Колесная компоновка – 6х4
  • Шасси – МАЗ-630303
  • Грузоподъемность – 25 тонн
  • Грузовой момент – 80 т. м.
  • Максимальная высота подъема стрелы – 27 метров
  • Параметры стрелы, м: вылет – от 3,2 до 20 метров
  • Скорость при подъеме/опускании груза – 6 м/мин
  • Скорость при посадке – 0,4 м/мин
  • Частота вращения – от 0,2 до 0,96 об/мин
  • Максимальная скорость – 60 км/час
  • Габариты, мм: Длина – 12000, Ширина – 2500, Высота – 3800
  • Масса со стрелой – 22,7 тонны.

Грузовысотные характеристики

  • Грузоподъемность при высоте стрелы 10 метров – от 5,8 до 25 тонн
  • Грузоподъемность при высоте стрелы 16 метров – от 1,6 до 10,6 тонны
  • Грузоподъемность при высоте стрелы 22 метра – от 1,0 до 5,3 тонны
  • Грузоподъемность при высоте стрелы 24 метра – от 0,8 до 3,8 тонны
  • Грузоподъемность при высоте стрелы 28 метров – от 0,7 до 2,3 тонны.
Читать еще:  Скг 40 63 технические характеристики

Особенности устройства и эксплуатации

Высокая маневренность и легкость управления, компактные габариты и приспособленность к современным условиям, в том числе к труднодоступной местности, или при передвижении в городских пробках. Мощная силовая установка обеспечивает высокие динамические показатели, а также соответствует последним экологическим нормам и стандартам. В результате это сказалось не только на безопасности, но и эффективности выполнения самых разнообразных операций с грузами. В качестве силовой установки выступает двигатель от популярного грузовика МАЗ-630303, который способен развить большой крутящий момент, за счет которого приводится в действие аксиально-поршневой насос. Этот насос, в свою очередь, является ответственным элементом надежного и бесперебойного функционирования привода крановой установки. Крутящий момент поступает в поршневой насос через механическую коробку передач.

Автокран оборудован четырехсекционной стрелой с максимальной длиной 28 метров. В таком положении техника предоставляет универсальные возможности в плане перемещения грузов на большие расстояния. В минимальном 10-метровом положении стрела довольно компактна и не занимает много места, что можно считать дополнительным удобством в пользу лучшей маневренности. Кроме того, отметим функцию телескопирования секций стрелы, что способствует выполнению сложных задача при монтаже или установке груза в трудных подъездных условиях.

Автокран оснащен лебедками, отвечающими за поворот и подъем подвижных частей. Лебедки – планетарного типа, оснащены барабанами и ограничителями наматывания и сматывания канатов. Эти компоненты помогают наклонять управляемые гуськи только до ограниченного положения, тем самым предотвращая перегрузки.

Гидропривод крановой установки КС-55727 оснащен гидрораспределителем, необходимым для более плавного перемещения грузов. Этот компонент предоставлен зарубежными поставщиками – одними из лучших партнеров компаний КамАЗ и МАЗ. Благодаря этому распределителю можно одновременно выполнять несколько операций, а также регулировать скорости в зависимости от уровня сложности операций.

В автокране используется микропроцессор, объединяющий в себе целый комплекс систем безопасности, непрерывно отслеживающих состояние всех подвижных частей и рабочих органов самоходной машины КС-55727. Например, обратим внимание на встроенный ограничитель нагрузки – один из элементов системы безопасности, который не дает крану перегреваться или перегружаться. Также в список оснащения входит функция, предотвращающая нежелательный контакт с линиями электропередач. Удобство и безопасность использования обеспечивается за счет выдвижных наклонных опор, установленных в нижней части рамной конструкции.

Средняя стоимость крановой установки КС-55727 на российском рынке составляет 2,5-3 миллиона рублей. Цена приведена на экземпляр в поддержанном состоянии.

КРАНЫ-МАНИПУЛЯТОРЫ, УСТАНОВКИ КМУ, АВТОКРАНЫ

КРАНО-МАНИПУЛЯТОРНЫЕ УСТАНОВКИ

АВТОМОБИЛЬНЫЕ КРАНЫ

ГУСЕНИЧНЫЕ КРАНЫ

Технические показатели автокрана КС-55727-1

Стреловой автокран КС-55727-1 грузоподъемностью 25 т предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ c обычными грузами на рассредоточенных объектах.

Автомобильный кран рассчитан на эксплуатацию при температуре окружающего воздуха 40 С и относительной влажности 80 % при 20 С. Допустимая скорость ветра на высоте 10 м: для рабочего состояния автокрана -14 м/с1; для нерабочего состояния -40 м/с2.

Допустимый уклон площадки для установки автокрана для работы крана на выносных опорах 5% (3˚). Допустимый угол наклона к горизонту при работе на выносных опорах -1,5˚.

Автокран КС-55727-1 состоит из несущих сварных металлоконструкций, механических, гидравлических, электрических и пневматических агрегатов (узлов), которые конструктивно объединены в три основные части: неповоротная часть, поворотная часть и стреловое рабочее оборудование.

Основные механизмы автомобильного крана КС-55727-1

1 — стрела телескопическая; 2 — пневмооборудование шасси; 3 — стойка поддержки стрелы; 4 — электрооборудование; 5 — привод управления двигателем; 6 — отопитель; 7 — кабина; 8 — опора поворотная; 9 — рама поворотная; 10 — лебедка; 11 — прижимной ролик; 12 — запасное колесо; 13 — противовес; 14 — механизм
поворота; 15 — привод управления крановыми операциями; 16 — настилы; 17 — рама нижняя, 18 — выносные опоры; 19 — привод насоса; 20 — гидрооборудование

Технические характеристики автокрана КС-55727-1

Тип крана — Стреловой автомобильный, полноповоротный с гидравлическим приводом механизмов, общего назначения

База — Автомобильные шасси МАЗ-6303

Грузоподъемность максимальная, т — 25,0

Грузоподъемность при максимальном вылете, т — 0,7

Максимальный грузовой момент, кНм — 80

Высота подъема максимальная, м — 27,1

Максимальный грузовой момент, кНм — 80

Высота подъема максимальная, м — 27,1

Высота подъема при максимальном вылете, м — 19,6

Глубина опускания максимальная, м — 3,0

Вылет максимальный, м — 20,0

Вылет при максимальной грузоподъемности, м — 3,2

Вылет минимальный, м — 3,2

Максимальная масса груза, с которой допускается выдвижение секций телескопической стрелы автокрана КС-55727-1:

Читать еще:  Периодичность частичного технического освидетельствования крана

— Стрела 10,08м -14,08 м — 4,0
— Стрела 14,08м -22,08 м — 1,5
— Стрела 22,08м -28,08 м — 0,6

Максимальная масса груза, с которой допускается выдвижение секций телескопической стрелы автокрана КС-55727-1:

— Стрела 10,08 16,08 м — 6,0
— Стрела 16,08 22,08 м — 4,0
— Стрела 22,08 24,08 м — 2,0
— Стрела 24,08 28,08 м — 0,6

Скорость подъема (опускания) и посадки груза, м/с (м/мин):

— номинальная — 0,1 (6,0)
— увеличенная (с грузом не более 4 т) — 0,22 (13,30)
— посадки — 0,0067 (0,4)

Скорость механизма телескопирования секций стрелы автомобильного крана КС-55727-1, м/с (м/мин) — 0,3 (18)

Скорости механизма поворота (частота вращения), рад/с (об / мин):

— наименьшая, не более — 0,021 (0,2)
— наибольшая, не менее- 0,1 (0,96)

Угол поворота, рад (град):

— без груза на крюке — 6,28 (360)
— с грузом на крюке — 4,19 (240)

Геометрические параметры автокрана КС-55727-1

Размеры опорного контура, м:

— в продольном направлении — 5,08
— в поперечном направлении — 5,4

Габаритные размеры в транспортном положении, м, не более

— длина — 12,0
— ширина — 2,5
— высота — 3,8

Технически допустимая общая масса автокрана КС-55727-1, т — 24,5

Технически допустимая осевая нагрузка в транспортном положении, т:

— передняя ось — 6,5
— задняя тележка — 18,0

Механизмы автокрана КС-55727-1

Привод насоса автомобильного крана КС-55727-1

От коробки отбора мощности, передаточное число — 1.

Насос аксиально-поршневой — 310.3.112.04 или МГ 112/32.4 или А1.112.25.04.

От коробки отбора мощности на раздаточной коробке шасси.

Насос аксиально-поршневой 310.3.112.03 или А1.112.25.03.

Механизм поворота автокрана КС-55727-1

Редуктор планетарный — 705Т2G Trasmital BONFIGLIOLI S.p.A. (Италия).

Передаточное число — 43,8.

Открытая зубчатая передача с передаточным числом — 16,4.

Тормоз — автоматический, нормально-замкнутый, многодисковый.

Гидромотор героторный — MG 80SD.

Механизм подъема стрелы автокрана КС-55727-1

Гидроцилиндр двустороннего действия:

— Диаметр поршня — 200мм.
— Ход поршня — 2550 мм

Стрела КС-55727-1 — Телескопическая коробчатого сечения, четырехсекционная.

Механизм — Гидроцилиндры с полиспастом выдвижения-втягивания выдвижения и втягивания секций стрелы.

2 гидроцилиндра: Диаметр поршня — 100 мм, Ход поршня — 6000 мм

— 1-ый гидроцилиндр: Диаметр поршня — 100 мм, Ход поршня — 6000 мм
— 2-ой гидроцилиндр: Диаметр поршня — 125 мм, Ход поршня — 6000 мм

Лебедка автокрана КС-55727-1

Редуктор планетарный — 706С2В (Италия).

Передаточное число — 44,6.

Тормоз — автоматический, нормально-замкнутый, многодисковый.

Гидромотор аксиально-поршневой нерегулируемый — 303.3.112.503 или МГЭ 112/32 / МГП 112/32.

Диаметр барабана — 520 мм.

Выносные опоры автокрана КС-55727-1

Выдвижные с гидроцилиндрами вывешивания автокрана.

Диаметр поршня — 140 мм.

Ход штока — 625/700 мм;

В рабочее положение приводятся гидроцилиндрами выдвижения балок:

— Диаметр поршня — 63 мм, Ход штока — 1565 мм
— Диаметр поршня — 63 мм, Ход штока — 1770 мм.

Опорно-поворотное устройство — Опора поворотная, роликовая с зубьями внешнего зацепления.

Управление механизмами автокрана КС-55727-1 — Гидрораспределители с ручным управлением.

Привод управления двигателем — Педаль в кабине машиниста.

Кабина — Закрытая, одноместная, с регулируемым сиденьем, открывающимся задним стеклом стеклоочистителем, системой отопления и вентиляции и противосолнечной (шторкой), стеклоомывателем.

Система создания микроклимата — Отопительная установка, кондиционер кабины (по заказу).

Электрооборудование автомобильного крана КС-55727-1

Система электрооборудования — Однопроводная с номинальным напряжением 24В постоянного тока.

Токосъемник — Кольцевого типа.

Внутренне освещение кабины — Светильник.

Наружное освещение — Две фары: на кабине и оголовке стрелы, габаритный фонарь на оголовке стрелы.

Предохранители — Блок предохранителей с плавкими вставками.

Приборы — Ограничитель нагрузки крана ОНК-160С или ОГМ 240-14.

Прочая аппаратура — Выключатели конечные, переключатели, выключатели, кнопки управления.

Гидрооборудование автомобильного крана КС-55727-1

Гидроцилиндры — Поршневые, двустороннего или одностороннего действия.

Насос и гидромоторы — Аксиально-поршневые.

Гидрораспределители — Секционные, золотникового типа.

Прочая гидроаппаратура — Гидрораспределители с ручным управлением, гидрораспределители с электрическим управлением, гидрозамки, предохранительные клапаны, тормозные клапаны.

Предохранительные устройства автокрана КС-55727-1

Ограничитель подъема крюковой — Концевой выключатель на оголовке подвески стрелы.

Ограничитель сматывания — Концевой выключатель на кронштейне каната лебедки лебедки.

Ограничитель грузоподъемности — Ограничитель нагрузки с модулем защиты от опасного ОНК-160С или ОГМ 240-14 напряжения и блоком телеметрической памяти.

Указатели угла наклона автокрана — Жидкостные приборы на опорной раме и в кабине машиниста.

Заправочные емкости, л:

— Гидросистема (полная емкость) — 430
— Топливный бак отопителя — 12
— Редуктор механизма поворота — 3,1
— Редуктор лебедки — 2
