Бензопила чемпион 137 характеристики

Обзор бензопилы Чемпион 137 16″. Базовая комплектация. Особенности применения и техника безопасности

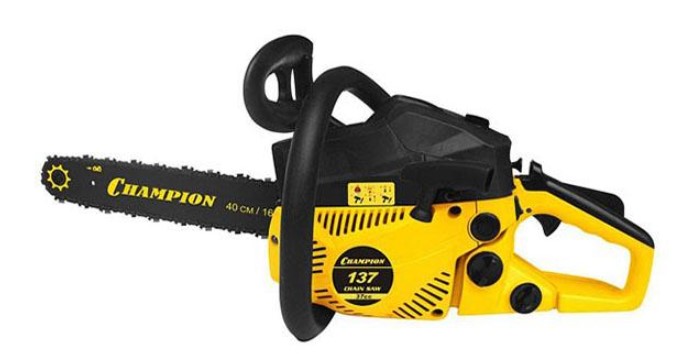

Бензопила Чемпион 137

Высококачественная бытовая бензопила Чемпион 137 используется для выполнения работ по уходу за садом и приусадебной территорией, может применяться при строительстве и ремонте жилых и хозяйственных помещений, для заготовки и распиловки дров.

Бензопила отвечает всем современным требованиям по безопасности и качеству и имеет ряд характерных особенностей:

  • Наличие опции «легкий пуск»;
  • Поршневая группа бензопилы имеет хромированное покрытие;
  • Сбалансированный корпус и эргономичные ручки;
  • Эффективная система виброгашения и защиты от отскоков;
  • Поддержка постоянного количества оборотов под нагрузкой;

Производитель и базовая комплектация

Champion это российский бренд, инструменты которого производятся в Китае на заводах компании ZOMAX. История бренда началась в 2005 году, с тех пор техника под его логотипом стала известна во многих странах Азии и Европе. Основное внимание компания уделяет качеству, производимой продукции. Оно достигается как благодаря контролю опытных конструкторов и инженеров, так и по той причине, что многие комплектующие закупаются в странах Западной Европы и США.

При высоких эксплуатационных характеристиках и хорошем качестве сборки, производитель придерживается разумной ценовой политики на свои изделия. Российскому покупателю цепная мотопила Чемпион 137 обойдется в 5 000 – 5 200 рублей, в Украине этот агрегат продается по цене от 2 000 гривен.

Базовая комплектация цепной бензопилы Чемпион

  • Корпус устройства с двигателем;
  • Пильная шина (16″, 400 мм.)
  • Пластмассовый защитный кофр;
  • Цепь (3/8”PM / 56E)
  • Мерная емкость для приготовления топлива;
  • Монтировочная отвертка и ключи;
  • Напильник для заточки цепи;
  • Русскоязычная инструкция и гарантийный талон;

Описание и технические характеристики

Каждый новый владелец, при покупке цепной бензопилы, получает мануал с подробным описанием и руководством по эксплуатации. Впрочем, вы можете ознакомиться с техническими характеристиками инструмента здесь:

Подготовка к работе

После покупки бензопилы, необходимо подготовить ее к работе. Прежде всего, проверьте надежность креплений узлов и деталей, если возникает необходимость, затяните гайки и винты. Теперь можно приступать к приготовлению топлива и монтировке пильной гарнитуры.

С целью повышения производительности работы, избегания поломок и расходов на ремонт, рекомендуем использовать только качественные ингредиенты для приготовления топливной смеси. Прежде всего, не стоит экономить на масле – покупайте качественные моторные масла для двухтактных двигателей от проверенных производителей.

Ни в коем случае не пользуйтесь обычными автомобильными моторными маслами.

Двигатель бензопилы адаптирован к бензину АИ-92, 95, не стоит выходить за эти рамки при приготовлении топлива.

При обкатке пилы употребляется смесь в соотношении 1/25,в обычном рабочем режиме пропорции меняются на 1/50.

Для заправки системы автоматической смазки, необходимо использовать специальные цепные масла. Не рекомендуется заливать обычное автомобильное масло, запрещается употреблять, в качестве смазки, веретенку, отработанную жидкость и трансформаторное масло.

Регулировка карбюратора

Если ваша бензопила плохо заводится, или заводится и глохнет, не спешите разбирать двигатель – возможно, у вас сбились настройки карбюратора. Его регулировку возможно произвести как в сервисной мастерской, так и домашних условиях, при наличии самых простых инструментов.

Все работы проводятся при помощи трех регулировочных винтов – H, T и L, которые отвечают соответственно за количество подачи топлива в камеру сгорания при высоких оборотах мотора, за подачу воздуха и за холостые обороты.

Познакомиться более подробно с процессом настройки и регулировки карбюратора бензопилы можно здесь:

Преимущества бензопилы Чемпион 137

  • Небольшой вес;
  • Современный дизайн;
  • Длительный межремонтный период;
  • Мощный, экономный двигатель;
  • Высокое качество при бюджетной цене;

Недостатки модели

  • Наблюдаются проблемы при заводке в холодное время года;
  • Низкое качество материала масляного бачка и маслопровода;

Возможные неисправности

  1. При работе ощущается сильная вибрация, слышны посторонние звуки — Плохо закреплены узлы и детали пилы.
  2. Двигатель не заводится. — Отсутствует топливная смесь. Не работает свеча.
  3. Бензопила заводится, но работает неровно и глохнет. — Разбалансирован карбюратор.
  4. Двигатель не набирает обороты. — Карбюратор загрязнен.

Видео обзор: бензопила Чемпион 137 16″

Распаковка и отзывы владельца бензопилы Чемпион 137:

Чемпион 137: испытание нагрузками

Отзывы владельцев

Степан Торгузов, 25 лет, Приморский край:

Это моя первая бензопила. Купил по рекомендации друга и благодарен ему. Бензопила Чемпион хорошо заводится в любую погоду. Просто правильно заводить надо – не дергать резко рукой за стартер. В мануале ж написано (о заводке с опцией «легкий старт») — подвести до сцепления и потянуть на себя. В общем, мне инструмент нравится.

Руслан Трифонов, 33 года, Смоленская область:

В целом, Чемпион 137 хорошая бензопила – надежный двигатель, в руках хорошо сидит и недорогая. Но есть и проблемы – требует постоянного контроля крепежа. Все время гайки отходят, винты ослабляются. А еще масло подтекает из бачка. Пластик очень жесткий, вот и не держит масло на соединениях.

Преимущества: цена, надежный двигатель, эргономичный корпус;

Недостатки: отходят гайки крепления во время работы, подтекает масло.

Бензопила Чемпион 137. Технические характеристики и правила эксплуатации

Содержание

Бензопила Champion 137 предназначена для валки деревьев и распиливания древесины, она пригодится строителям при ремонте домов, постройке сараев, бань, беседок. Чемпион 137 – одна из самых востребованных моделей на постсоветском рынке. Признание десятков тысяч пользователей она получила благодаря своей неприхотливости и отличным эксплуатационным характеристикам.

Читать еще:  Трактора т25 владимирец описание характеристики видео

Модель снабжена мощным, долговечным двигателем, который способен выдерживать значительные нагрузки и безотказно работает в любых климатических зонах. Бензопила оснащена всеми современными системами безопасности, имеет отличную балансировку и небольшой вес.

  1. Хромированный цилиндр двигателя.
  2. Эффективная система воздушного охлаждения.
  3. Функция «Легкий старт».
  4. Надежный тормоз остановки цепи.
  5. Автоматическая система смазки.

Производитель и комплектация цепной пилы Champion 137

Российский бренд Champion 137 появился на рынке в 2005 году и сразу же зарекомендовал себя с положительной стороны. Инструменты этой компании отличаются качественной сборкой. Пилы Чемпион производятся на китайских заводах под строгим международным контролем. Концерн Чемпион не ограничивается китайскими и российскими комплектующими, а закупает их в Японии, США, Индии, странах Западной Европы.

Отметим разумную ценовую политику компании. Модель Champion 137 на сегодня снята с производства, но ее все еще можно заказать на официальном сайте производителя по цене в 4 990 рублей. В Украине такую бензопилу можно купить за 2 000 – 3 000 гривен.

  1. Бензопила.
  2. Направляющая шины.
  3. Чехол шины.
  4. Пильная цепь – 1шт.
  5. Свечной ключ.
  6. Емкость для приготовления топливной смеси.
  7. Руководство по обслуживанию и эксплуатации.

Технические характеристики

Технические характеристики бензопилы можно посмотреть в инструкции по эксплуатации.

Подготовка к работе, регулировка и обкатка

Важно: Перед началом работы внимательно прочитайте руководство по эксплуатации и обслуживанию, изучите правила техники безопасности.

В соответствии с инструкцией проведите сборку бензопилы, проверьте надежность крепления всех деталей и узлов. Осмотрите топливную систему на предмет подтеков. Если таковые имеют место – устраните их. Особое внимание уделите регулировке натяжения цепи – лучше потратить некоторое время, чтобы в дальнейшем не иметь проблем. Цепь должна легко проворачиваться рукой по шине, при этом не должно быть никаких посторонних звуков.

Важно: регулировку цепи проводите только при заглушенном двигателе.

Для обкатки бензопилы Champion 137 приготовьте топливную смесь из расчета 1/25. Используйте фирменное масло Champion для двухтактных двигателей и бензин с октановым числом не ниже 92. Перед первой заводкой проверьте состояние свечей и проведите визуальный осмотр карбюратора. В случае необходимости, протрите и просушите свечи.

Важно: Не заводите пилу на весу, держа в одной руке – это может привести к повреждению инструмента и травмам оператора.

После одного выработанного бачка, приготовьте топливную смесь в пропорции 1/50. Последующие несколько бачков работайте в щадящем режиме, не допускайте перегрева двигателя, проверьте настройки карбюратора бензопилы Champion 137, отрегулируйте его при неровной работе или повышенном расходе топлива.

Регулировка карбюратора

После обкатки, некоторые владельцы бензопилы Champion 254-18 проводят регулировку карбюратора. Она состоит из нескольких этапов:

  1. Заведите пилу, проверните регулировочные винты высоких и низких оборотов до упора. Отверните обратно на 1,5 оборота.
  2. Прогрейте пилу около 10 минут. Выставьте холостой ход винтом холостого хода. При правильных настройках цепь не будет перемещаться по шине на холостом ходу.
  3. Проверьте работу пилы на ускорение. При нажатии на акселератор скорость должна, быстро возрасти. Если этого не произошло, воспользуйтесь винтом L, провернув его против часовой стрелки не больше, чем на 1/8 оборота.

Преимущества и недостатки модели

  1. Разумное сочетание качество/цена.
  2. Пила хорошо сбалансирована.
  3. Качественная система защиты от вибрации.

Недостатки в эксплуатации:

  1. Плохо заводится двигатель при низких температурах.
  2. Низкое качество пластика на масляном бачке.
  3. Нуждается в качественной топливной смеси.

Видео обзор цепной пилы Чемпион 137

Бензопила Champion 137 Испытываем в жестоких нагрузках: отзыв владельца

Бензопила Champion 137: отзывы владельцев

В сети множество отзывов, посвященных эксплуатации, обслуживанию и ремонту бензопилы Чемпион 137. Большинство из них положительные:

Jasstin84, 23 года, Казань: отличная пила

«Пользуюсь полтора года. Чего только не делал. Дрова пилил, сад чистил, баню старую всю испилил. Цепь только тупится, сам точить не умею – на заточку отдаю. Но это понятно – так с любым инструментом: ухаживать и обслуживать надо».

dmitrimironov56, 65 лет, Мариуполь:

«Отлична пила для работы в саду и на дачном участке. Пользуюсь 7 месяцев, пока без нареканий».

Иван, 41 год, Самара:

«Пока была квартира, справлялся ножовкой. А тут домик купили – без бензопилы никак. Прислушался к отзывам о бензопиле Чемпион 137, почитал мануал (благо он на русском) и решил покупать. Первый месяц работала нормально, затем перестала заводиться, да еще и масло потекло. Отнес в сервис – отремонтировали по гарантии. После ремонта работаю уже 8 месяцев, проблем пока нет.

Достоинства: небольшая цена, руки не устают: легкая, чистый пропил;

Недостатки: течет масляный бачок, плохо заводится, закидывает свечи».

Остались вопросы?

два года пользуюсь.

Скажу так эксплуатирую в не простых условиях, в большей части для заготовки и распила дров для гаража, так же и для строительства,
вот не давно её чуть не выкинул, во время работы она ловит клина ну все думаю отпела моя ласточка за бросил в гараж думаю пойду куплю штиля на следующий день начал её разбирать на болтики откручиваю все что откручивается и скидываю все в свой золотой запас (в ящике где болтики, гаечки) пытаясь открутить маховик сломал рёбра гайка там на клею, снял цилиндр и был удивлён поршень, вал и все в отличном состояние. тогда что дало клина?
Вернулся к демонтажу маховика, и вот оно срезанная шпонка оказалась то делов а я её на списание ))

Читать еще:  Прицеп для минитрактора

Залазию в интернет запчасти все есть цена им 5 копеек выписал и шпонку и маховик изношенные вибро шайбы

Собрал лучше чем была (всё таки после китая надо прикладывать русские руки) под регулировал карбюратор

и снова моя ласточка в деле

1) Легкий завод и сама не весомая во время строительства всегда под руками быстро и удобно распилить под пилить доску я даже забывал про ножовку

2) Цена не сравнить с брендовыми так же запчасти доступно дешевые

3) Удобный механизм натяжение цепи

3) Карбюратор чувствительный и поддается регулировки

4) Пилит короткое время перевернутом состояние на правой стороне, средне дерево вальнуть хватает

1) На лесо повал с ней не пойдёшь движок для этого слабоват быстро греется, я для себя нашёл альтернативу беру с собой в лес не сколько цепей и затачиваю их не как рекомендовано под 50 * а 75* тупятся быстро но пилят листвяк хорошо и на движку меньше нагрузка

2) Сопливит масло льёт с неё, в чистом пилить можно забрызгать себя маслом, но это болезнь большинство бензопил

3) Китайская сборка применены в основном шурупы в первые дни эксплуатации отлетает верхняя крышка фильтра, да и бог на ней я её просто выкинул крепление ХУ** всё остальное болтовое крепление надо либо постоянно контролировать либо модернизировать, я использовал клей

3) Греется.
Долго не по работаешь снимаешь верхнюю крышку конечно дела идут лучше, да и не много убавил топливо от заводской настройки 1/4 оборота стала менее подвержена перегреву, и мощи прибавилось.
Подробнее на Отзовик:
l

цена и доступность в комплекте мерный бочек

Бензопила «Champion» 137: особенности, преимущества и характеристики

Бензопила «Champion» 137 – достойный ручной инструмент для распиловки древесины. Презентация данной бензопилы «Чемпион» произошла в 2015 г. в Китае, где производится и собирается вся техника этого бренда.

Не смотря на существующие опасения по поводу качества китайских товаров, рассматриваемая модель достаточно популярна на отечественном рынке. А тому, за счет чего это происходит, мы и посвятили эту статью.

Особенности бензопилы «Чемпион» 137


137я модификация от бренда «Champion» — один из лучших представителей всей его линейки бензопил. По заявленному мощностному уровню бензопила принадлежит к бытовому классу. Имеет отменные эксплуатационные возможности за счет оборудования бензопилы центробежным сцеплением с большим резервом крутящего момента и диафрагменным карбюратором, который рационально расходует топливо.

При весе бензопилы в 4,5 кг она обладает хорошо сбалансированной конструкцией и эргономичным расположением элементов и узлов. Благодаря этому она нашла свое применение во всех сферах народного хозяйства, где есть необходимость в деревообработке.

Преимущества

  • надежная двигательная система, функционирующая на горючей смеси из бензина с октановым числом 92 и масла для 2-тактных моторов в пропорции 50:1;
  • вместительные резервуары для горюче-смазочных материалов, которые рассчитаны на продолжительный цикл работы;
  • запуск бензопилы с помощью ручного стартера пружинного типа с функционалом «Легкий старт» — сниженное пусковое сопротивление экономит время на включении бензопилы;
  • праймер – бензиновый насос, облегчающий запуск бензопилы «Champion» в условиях минусовых t 0C;
  • электронное зажигание;
  • современный дизайн корпуса, изготовленного из высокопрочного пластика;
  • пильная гарнитура из 400 мм направляющей и цепи со стандартным шагом;
  • автоматическая смазка цепи – защищает режущую часть агрегата от преждевременного износа, перегрева в процессе работы;
  • усовершенствованный механизм цепного натяжения – находится сбоку корпуса и позволяет за считаные секунды устранить провисание или подтянуть новую цепь на шине;
  • функционалы безопасности – инерционный тормоз, цепеуловитель (блокирует поврежденное или слетевшее цепное полотно), защитный щиток, установленный перед передней рукоятью, сниженный уровень шума и вибрации;
  • полная комплектация – состоит из инструкции по эксплуатации, талана о гарантийном обслуживании на 12 месяцев, режущей гарнитуры «Champion», универсального ключа, регулировочной отвертки для карбюратора, чехла для шины и емкости для подготовки топливной смеси.
  • ремонтопригодность – простота конструкции, изобилие запчастей и расходных материалов позволяют при соответствующем опыте диагностировать неисправности и осуществлять ремонт бензопилы у себя дома.

  • Мощность – 1,55 кВт;
  • Крутящий момент (мин. – макс.) – 3-12,5 тыс. об./мин;
  • Бак для бензина – 310 мл;
  • Масленка – 0,21 л;
  • Направляющая – 16 дюймов;
  • Ржущий блок – 56 звеньев толщиной 1,3 мм;
  • Масса – 4,5 кг.
Читать еще:  Мтз 50 трактор

Подготовка бензопилы «Чемпион» 137 к работе

Для эффективной и долговечной работы бензиновых пил «Champion» перед каждым пуском инструмента необходимо:

  • отрегулировать цепное натяжение согласно схемам ниже;

  • проверить, чтобы инерционный тормоз не был застопорен – в противном случае это приведет повреждениям, не подлежащим гарантийному ремонту. На рисунке показано, как определить его состояние.

  • проверить подачу смазки – расположить пилу над чистой бумагой или поверхностью и дать его немного проработать на максимальных оборотах. Если остался масляный след – пила исправна;
  • правильно приготовить топливную смесь согласно руководства пользователя.

Наиболее частые неисправности бензопилы «Чемпион» 137

Несоблюдение правил использования этой бензопилы влечет за собой неполадки, такие как:

  • разгерметизация или сбой настроек карбюратора;
  • отсутствие искро- или топливоподачи;
  • подсос воздуха и др.

Все возможные поломки, в том числе и регулировку карбюратора бензопилы «Чемпион» 137 лучше производить в сервисных центрах или ремонтных мастерских. Ремонт своими руками без соответствующих технических навыков чреват негативными последствиями как для пользователя, так и самой пилы.

Бензопилы Champion (Чемпион) 137

Бензопила Champion 137 предназначена преимущественно для бытового использования. Инструмент достаточно надежный и выносливый, он выдерживает значительные нагрузки при работе в сложных погодных условиях. Еще одно преимущество Чемпион 137 – это скромный расход горючего. Эта особенность позволяет использовать модель для выполнения больших объемов при валке крупных лесных деревьев и очистке их столбов от веток и сучьев.

Устройство бензопилы Чемпион 137

Основу конструкции модели Чемпион 137 составляет бензиновый 2-тактный двигатель, объемом 37,2 см3.Внутренние стенки ДВС равномерно покрыты хромированным составом, защищающим механизм от коррозии. Для запуска мотора в комплектации предусмотрен ручной стартер, а для охлаждения ДВС – система принудительной подачи воздуха. За безопасный пуск холодного мотора отвечает насос ручной подкачки топлива.

Для приготовления топливной смеси в устройство модели входит надежный карбюратор. Для очистки воздуха узел оснащен долговечным фильтром. Свободный доступ к нему позволяет заменить изношенный фильтрующий элемент новой деталью. За поджигание горючего отвечает электронная система зажигания и свеча марки Champion RCJ6Y, а за передачу крутящего момента – сцепление инструмента.

Для управления бензопилой Чемпион 137 в ее комплектации предусмотрены переключатель дроссельной заслонки, кнопка включения и выключения зажигания, а также рычаг газа. Все элементы установлены в задней части пилы, рядом с руками оператора. В этой же части Чемпион 137 расположен трос рукоятка с тросом стартера.

Для защиты оператора от случайных повреждений в комплектацию Чемпион 137 входит щиток для правой руки пользователя, а также инерционный тормоз цепи. Он включается и отключается при помощи отдельного рычага.

Все внутренние запчасти и механизмы бензопилы помещены в прочный пластиковый корпус, защищающий их от повреждений. Свободный доступ к свече, воздушному фильтру и другим расходным элемент упрощает обслуживание и ремонт пилы.

Технические характеристики модели

Основное преимущество бензопилы Чемпион 137 заключается в ее достойных технических параметрах. Они включают в себя:

  • мощность – 2,1 л. с.;
  • скорость вращения на холостом ходу – 3000 об/мин;
  • емкость резервуара для горючего – 310 мл;
  • емкость резервуара для масла – 210 мл;
  • рекомендуемая длина шины – 35–45 см;
  • шаг звеньев цепи – 3/8 «;
  • масса – 5 кг.

Бензопила Чемпион 137 отличается низким уровнем шума при работе. Его максимальный порог составляет 106 дБ. Кроме этого модель обладает небольшими габаритами. Длина инструмента составляет 38, ширина – 24, и высота – 28 см.

Регулировка карбюратора бензопилы Чемпион 137

Регулировка карбюратора своими руками необходима в том случае, если инструмент не заводиться, или глохнет сразу же после своего запуска. Чтобы процедура помогла, необходимо очистить жиклеры карбюратора от засорений, а также избавиться от остатков воздуха.

В комплектацию бензопилы входит мембранный карбюратор. Он оборудован тремя регулировочными винтами с маркировкой H, T и L.

Как указывает инструкция, настройка узла должна выполняться в следующем порядке:

  1. Сначала нужно заглушить двигатель и повернуть винты H и L на 2 полных оборота от полностью закрученного положения;
  2. Далее необходимо завести бензопилу и дать ей поработать в течение 1–2 минут;
  3. После этого нужно начать медленно поворачивать винт L . Таким образом, следует найти максимальные обороты при работе мотора на холостом ходу. Затем потребуется ослабить винт на 1/4 оборота;
  4. Скорректировать работу мотора на оборотах до 3 тыс. в минуту можно при помощи винта T. Если для регулировки не используется тахометр, то этот винт нужно поворачивать до тех пор, пока пильная цепь на шине не перестанет вращаться ;
  5. В конце нужно установить 12500 об/мин. Для этого нужно использовать винт H. Если тахометра нет, то при полностью открытой заслонке дросселя потребуется на слух определить работу мотора на максимальных оборотах. Как только обороты будут достигнуты, потребуется повернуть винт H на 1/4 оборота в обратном направлении.

Благодаря правильной настройке карбюратора владелец пилы улучшит работу мотора при вращении на холостом ходу, и сделает двигатель более приемистым.
