Дз 42 технические характеристики

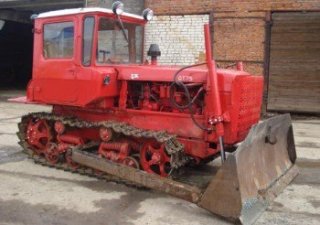

Бульдозер ДЗ-42

Бульдозер ДЗ-42 выпускается на базе трактора ДТ-75 с реверс-редуктором. Такая техника является одним из лучших агрегатов для выполнения различных земляных работ. Уникальные технические характеристики бульдозера обеспечивают высокую производительность и широкие функциональные возможности. Благодаря этому, он широко востребован в промышленности, сельскохозяйственном производстве и ЖКХ. Бульдозер ДЗ-42 может быть использован при разработке тяжелых грунтов (I и II категории); рытье котлованов и траншей; выполнять работы по планировке участка под застройку; снимать излишки грунта, выравнивая поверхность; создавать насыпи; перемещать землю и прочие сыпучие материалы.

Модельный ряд

Разработчиками бульдозера создано несколько модификаций, которые позволяют значительно повысить производительность агрегата и расширить сферу его применения. Покупатель может подобрать машину для конкретных условий работы.

  1. Модель ДЗ-42П, оснащенная отвальным механизмом полноповоротного типа. Поворотный отвал фиксируется на брусьях универсальными шарнирами. Задние концы каждого толкающего бруса крепятся к специальной балке с помощью упряжных шарниров. Благодаря шарнирам, толкающий брус, при возникновении перекоса отвала, поворачивается, сохраняя работоспособность бульдозера. Это позволяет изменять угол наклона отвала относительно горизонтальной опорной оси, что удобно при очистке территорий от снега и выполнении других специфических работ. По предварительному согласованию с заказчиком модель поставляется в одном из двух вариантов:
    • с универсальным поворотным механизмом, имеющим функцию гидроперекоса;
    • с поворотным механизмом прямой конструкции.
  2. Модель ДЗ-42Т, которая является торфяной модификацией бульдозера. Она имеет большую площадь опоры, за счет увеличения ширины гусениц и дорожного просвета. Благодаря высокому клиренсу (до 37 см), бульдозер с легкостью преодолевает глубокие колеи, завалы в лесу и прочие помехи. Каждая гусеница состоит из 42-х звеньев, оснащенных специальными почвозацепами. Эти особенности ходовой части позволяют использовать ДЗ-42Т для выполнения работ на заболоченной местности и в условиях подвижности грунта. Бульдозер не проваливается в зыбкую почву во время работы.
  3. Модели ДЗ-42Г и ДЗ-42Г-1, оснащенные одним гидроцилиндром двухстороннего действия. Они находят применение в различных сферах, в том числе и для выполнения земляных работ в горной местности.

Технические характеристики

На бульдозерах ДЗ-42 устанавливаются 4-х цилиндровый дизельный двигатель с турбонаддувом марки Д-440-22 (Россия) или СМД-18Н (Украина), с жидкостной системой охлаждения. Мощность двигателей — 95 л.с. (69,7 кВт), номинальное тяговое усилие — 36 кН. Запускается двигатель при помощи электростартера. Для лучшего запуска в холодное время двигатель бульдозера оснащается предпусковым подогревателем. Муфта сцепления — фрикционная, сухая, постоянно замкнутая, двухдисковая. КПП — механическая, 7-ми ступенчатая. Емкость топливного бака — 245 л, удельный расход топлива — 185 г/л.с.ч.

Основной рабочий орган бульдозера ДЗ-42 — неповоротный отвал, который закреплен на поперечной балке посредством двух толкающих брусьев с сечением коробчатого типа и специальных цапф. В стабильном рабочем положении отвал удерживается благодаря жесткому винтовому раскосу и гидрораскосу. В горизонтальной плоскости устойчивость отвала обеспечивается механизмом компенсации перекоса, который равномерно распределяет нагрузку между толкающими брусьями. Нижняя кромка отвала оснащена сменными режущими ножами с двумя лезвиями. Сверху над центральной частью отвала устанавливается специальный козырек. Он не позволяет грунту пересыпаться через верхнюю кромку. Отвал приводится в движение посредством двух гидроцилиндров, закрепленных на кронштейнах. Управление гидроцилиндрами осуществляется от гидросистемы трактора, в которую входит трехсекционный гидрораспределитель и шестеренчатый насос.

Ширина отвала составляет 2,5 м. Высота у разных моделей варьирует в пределах 80-90 см. При переезде к месту работы он может быть поднят на высоту 60 см, величина заглубления — до 30 см. Угол резания составляет 55°. Отвал устанавливается в передней части трактора под прямым углом (90°).

Управление бульдозером ДЗ-42 осуществляется из комфортной кабины. Она оснащена отопительным прибором (калорифером), кондиционером и воздухоочистителем. Они создают оптимальный микроклимат при любых погодных условиях. Система кондиционирования включается автоматически при полностью закрытых окнах. В кабине установлено двухместное подрессоренное сиденье. Его положение можно изменять в соответствии с габаритами и ростом машиниста. Смещение кабинки от оси бульдозера вправо обеспечивает максимальный обзор, предоставляя возможность контролировать рабочий процесс.

Технические характеристики ДЗ-42 и ТОП-8 других распространенных моделей бульдозера на гусеничном ходу: выявляем все нюансы


ДЗ-42

Бульдозер ДЗ-42 выпускается на базе трактора ДТ-75 с реверс-редуктором. Такая техника является одним из лучших агрегатов для выполнения различных земляных работ. Уникальные технические характеристики бульдозера обеспечивают высокую производительность и широкие функциональные возможности. Благодаря этому, он широко востребован в промышленности, сельскохозяйственном производстве и ЖКХ. Бульдозер ДЗ-42 может быть использован при разработке тяжелых грунтов (I и II категории); рытье котлованов и траншей; выполнять работы по планировке участка под застройку; снимать излишки грунта, выравнивая поверхность; создавать насыпи; перемещать землю и прочие сыпучие материалы.

История создания

Изобретение гусеничного хода является таким же великим и фундаментальным, как и изобретение колеса. Но если создатель колеса неизвестен, то гусеницы были изобретены русским крестьянином Федором Абрамовичем Блиновым, родившимся в 1827 г. в с. Никольское, относящемся к Вольскому уезду Саратовской губернии. Родители изобретателя были крепостными.

Читать еще:  Автокран кс 45717 1 технические характеристики

Высший Совет народного хозяйства Советского Союза в 1926 г. принимает постановление о строительстве тракторного завода в Сталинграде. Закладка Сталинградского, а впоследствии Волгоградского тракторного завода (ВгТЗ) состоялась 12.07.1926 г., а уже 17.06.1930 г. был выпущен первый СТЗ-1 — колесный трактор с двигателем мощностью 30 л.с. К 1932 году с конвейера завода уже сходило более 140 тракторов в сутки.

Базовой моделью бульдозера ДЗ-42 является гусеничный трактор ДТ-75, производство которого было начато в 1963 г. В отличие от предшественника, ДЗ-42 выполнял любые землеройные работы и использовался при формировании стройплощадок. Многофункциональность бульдозера обеспечивалась тем, что на него устанавливался универсальный отвал, на котором можно было менять угол наклона.

В настоящее время ВгТЗ является тракторной компанией, входящей в концерн «Тракторные заводы». За время существования производства предприятие выпустило ряд модификаций ДЗ-42, спрос на которые остается на высоком уровне.

К примеру, на советской научно-исследовательской дрейфующей станции «Северный полюс-30», открытой 09.10.1987 г. и просуществовавшей до 04.04.1991 г. в качестве транспорта работали болотоход ДТ-75 и бульдозер ДЗ-42.

Преимущества

Прототипом создания этого агрегата стала известная и популярная модель ДТ-75, на основе которой Волгоградский тракторный завод стал выпускать бульдозер Д3-42, добавив ему ряд уникальных технических характеристик и новых возможностей, а именно:

  • транспортировка сыпучих материалов;
  • планирование грунта;
  • рытьё котлованов;
  • очищение улиц и дорог от снега и грязи;
  • возведение земляных насыпей и т. д.

Недостатки

Единственным недостатком бульдозера Д3-42 была и остаётся маленькая скорость передвижения, но его мощность, тяговые усилия, производительность и надёжная бесперебойная функциональность с лихвой компенсируют этот минус. К тому же, достоинством Д3-42 является и его ремонтопригодность, т. е., при выходе из строя любого элемента, его достаточно легко заменить.

Модификации

Благодаря работам по модернизации, с конвеера выходили всё те же трактора ДТ-75, но уже оборудованные отвалами поворотного и неповоротного типа.

Гусеничный трактор ДТ-75

Исходя из вида отвала, различали два варианта исполнения данной спецтехники:

  1. Д3-42П — это агрегат с отвалом полноповоротного типа, имеющий возможность менять наклон отвального механизма. Его отличительные характеристики заключались в наличии функции гидропереноса и, собственно, поворотного механизма. Улучшенные показатели маневренности позволяли значительно увеличивать производительность в осуществлении рабочих манипуляций.
  2. Д3-42 — имел неповоротный отвальный механизм.
  3. Д3-42Т — специальная модель, способная вести земляные работы на влажных и болотистых почвах, за что и получила своё второе название « торфяная модификация».

Сегодня производитель ВгТЗ продолжает выпуск различных модификаций Д3-42, пользующихся высоким спросом.

Технические параметры

Бульдозер Д3-42 характеризуется 3-м классом тяги, а главным отличием Д3-42 от базового варианта ДТ-75 является использование реверсного редуктора и отвального механизма. Это даёт возможность эксплуатации его в трудных климатических условиях и на сложных грунтах, относящихся с 1 — 2 категориям.

Турбированный дизель оборудован системой охлаждения на основе жидкости, что позволяет бульдозеристу долгое время эксплуатировать технику, не прерываясь на охладительные паузы.

Кроме моделей Д3-42, Д3-42П и Д3-42Т, была создана ещё одна модификация, а именно, бульдозер Д3-42Г, предназначенная для оказания мелиоративных услуг в сельском хозяйстве, для эксплуатации в горной местности и других локациях, где средне тяжёлый грунт.

Данная модель землеройной спецтехники имеет мощную (до 90 л/с) силовую установку и, отличающиеся в большую сторону, габариты. А гидравлический цилиндр с двусторонним рабочим действием позволяет отвалу входить в грунт на глубину до 30 см и подниматься на высоту до 63 см.

Чтобы вы могли наглядно представить различия бульдозера Д3-42Г от базовой модели Д3-42 по техническим характеристикам, стоит руководствоваться данной таблицей:

Устройство

Многофункциональный агрегат Д3-42 получил широкое применение за счёт грамотно разработанной конструкции и компоновки, а именно:

Конструкция бульдозера ДЗ-42

  • Двигатель работает на дизельном топливе, запускается электростартером и имеет 5 моделей исполнения, которые представляют собой четырёхтактные силовые установки.
  • Отличаются модели только по мощности: РМ-80 и СМД-14НГ — 80 л/с; А-41 — 90 л/с; СМД-18Н, Д245.5S2, Д440-22 — 95 л/с.
  • Гусеничная ходовая система стоит у всех моделей данной спецтехники. Применяется рама из цельного металла и подвеска пружинного типа. В пространстве между гусеничными траками находятся боковые ланжероны, крепко состыкованные с поперечной балкой, что помогает выдерживать большие нагрузки и не повреждать верхний слой грунта, что особенно важно при сельскохозяйственных манипуляциях.
  • Размер гусеничного полотна зависит от модели исполнения и может варьироваться от 390 до 470 мм.
  • Гидравлическая система имеет в своей конструкции насос, распределитель с гидрозамком, силовой гидроцилиндр и предохранительный клапан, управляющий навесным механизмом. Масло гидравлика получает через масляную ёмкость и фильтр.
  • Механическая коробка передач — семиступенчатая. Установлена около заднего моста. Для начала движения используется сухая муфта сцепления — замкнутая двухдисковая деталь.
  • Тормозит данный агрегат ленточными тормозами.
Читать еще:  Урал сельхозник технические характеристики

Современная кабина разработана с учётом прошлых ошибок, что повысило производительность труда бульдозериста, а именно:

  1. хороший обзор даёт водителю возможность наблюдать за всеми зонами работы;
  2. для безопасности усилена каркасом;
  3. удобное двухместное сиденье с возможностью регулировки под определённые параметры водителя;
  4. наличие системы отопления, кондиционирования и воздухоочищения.

Удобная кабина водителя

Отдельно хочется уделить внимание навесному оборудованию, которое имеет 4 типа:

  1. БНДТ-10 — неповоротный вариант исполнения, весом почти 830 кг, углом поворота в 25 градусов и шириной в 2 м 52 см. Применяется для снегоочистительных работ и на строительных участках.
  2. БНДТ-20 — аналог первого варианта, но с шириной 2 м 80 см и весом — 874 кг.
  3. БПДТ — поворотный вариант с углом поворота 25 градусов по отношению к оси агрегата, массой 1т 70 кг и шириной 2 м 80 см.
  4. БУДТ — технические характеристики как у БПДТ, но имеет перекос в 8 градусов по поперечной плоскости, что делает этот тип универсальным поворотным механизмом.

При движении вперёд происходит заглубление отвала в грунт, что способствует срезанию грунта. Полученная грунтовая призма перемещается волоком перед бульдозером к месту выгрузки. Затем отвальный механизм поднимается и в таком положении техника возвращается к точке набора грунта.

Бульдозер Д3-42 набирает максимальный объём призмы волочения на отрезке грунта длиной от 6 до 8 м. Целесообразная длина перемещения грунта не заходит за рамки 60 м.

Если у вас возникла острая необходимость взять в аренду спецтехнику, данного типа, то обратите внимание на основные эксплуатационные параметры, а именно, часовую производительность и тяговые данные.

Аналоги

Средняя цена нового агрегата Д3-42 варьируется от 1.2 до 1.6 млн/руб. Б/у варианты можно найти от 0.7 до 0.9 млн/руб. «Уставшие» аппараты предлагают от 145 тыс/руб до 250 тыс/руб.

Аналогом могут служить бульдозеры:

  • Б10М.0101-Е (ТГ-170М.01-1Е) — от 3 до 3.5 млн/руб.
  • Shantui — 5 до 4 млн/руб.

Так что описываемая модель — это оптимальный вариант в соотношении цена/качество.

Бульдозер ДЗ-42

Бульдозер ДЗ-42 (ВгТЗ ДЗ-42 ) – самоходное землеройно-транспортное устройство, передвигающееся на гусеничном ходу. Данная модель получила широкое распространение в СССР. Предназначалась техника для разработки грунтов второй и первой категории. ДЗ-42 мог производить планировочные работы и осуществлять перемещение сыпучего материала, посредством данной мощной машины в СССР возводили земляные насыпи и снимали пласты грунта.

Выпускался бульдозер на Волгоградском тракторном заводе. В его основу легла популярнейшая модель ДТ-75. Разработчики при создании ДЗ-42 потрудились на славу, наделив его массой дополнительных возможностей и уникальных характеристик. К таким можно было отнести способность перемещения сыпучих грузов. Специализированное оборудование позволяло ДЗ-42 рыть котлованы, траншеи, расчищать дороги от грязи и снега. Землеройно-транспортировочное приспособление на бульдозерах данной модели нашло применение в сферах коммунального хозяйства, промышленности и сельском хозяйстве.

Базовая версия ДЗ-42 промышленной модификации оснащалась различными типами отвальных приспособлений: отвалы неповоротного и поворотного типов. Сам бульдозер, по сути, оказался трактором ДТ-75 с установленными на нем бульдозерными механизмами. В зависимости от категории отвала различались две модификации данной машины: ДЗ-42П имел полноповоротный отвальный механизм, ДЗ-42 – неповоротный механизм.

Фото и видео

Первая модель позволяла менять наклон отвального оснащения по отношению к осевой опоре. Маневр позволял заметно увеличивать производительность бульдозера при выполнении рабочих операций. По дополнительному требованию ДЗ-42 укомплектовывался универсальным поворотным отвальником, имеющим функцию гидроперекоса или механизмом поворотного типа.

Также выпускалась еще одна версия ДЗ-42 – ДЗ-42Т. Она предназначалась для земляных операций на неустойчивом и слабом грунте (болотистая территория с влажными почвами). Модель получила название «торфяная модификация». В дальнейшем появилось еще несколько производных вариантов ДЗ-42. Разработчики бульдозера сделали модификации данной техники почти универсальными, потому покупатель мог выбрать нужную модель согласно своим потребностям, состоянию почвы и климатическим условиям.

Технические характеристики бульдозер ДЗ-42

  • Модель ДЗ-42 получила дизельный двигатель номинальной мощностью 90 (95) кВт (л.с.).
  • Расход топлива бульдозера составлял 8,4 литра при часовой работе.
  • Двигатель модели обеспечивал диапазон скоростей 0,33-11,1 км/час.
  • Показатель давления на грунт – 0,47 кг/кв.см.
  • Габаритные размеры техники – 4980x2520x2650, масса – 7,39 тонны.
  • Тяговая сила ДЗ-42 равнялась 36,5 кН.
  • Дорожный просвет составлял 380 миллиметров,
  • колея – 1330 миллиметров.

Устройство

ДЗ-42 комплектовался четырехцилиндровым четырехтактным дизельным мотором. Балка поперечного расположения в модели крепилась с кронштейнами лонжеронов весьма жестко. Последние были частью трактора и располагались между катками, на которые приходился упор. Гидросистема, принадлежащая трактору, приводила в рабочее положение гидроцилиндры. В ее конструкцию входили распределитель из трех секций и гидронасос.

Компоновку ДЗ-42 продумали достаточно хорошо. Разработчики учли предыдущий опыт и удачно расположили все части, потому управление машиной осуществлялось удобно и просто. Комплектация и конструкция оказались грамотно организованы. Из кабины оператору бульдозера открывался отличный обзор в ракурсе движения техники. Водитель контролировал рабочую зону, наблюдая за выполнением операции. ДЗ-42 отличался надежной и прочной конструкцией, позволяющей справляться с повышенными нагрузками.

Читать еще:  Маз 6430в9 технические характеристики

Скорость данной модели вряд ли можно назвать большой. Однако ее недостаток целиком компенсируется показателями производительности и мощности. При этом наиболее важным качеством землеройно-транспортной техники всегда была возможность бесперебойной работы и надежность в эксплуатации. Этими качествами ДЗ-42 обладал в полной мере. При должных технических осмотрах модель в современных условиях может прослужить в разы дольше гарантийных и эксплуатационных сроков. При поломке какой-либо детали или механизма бульдозера, заменить его будет не так сложно, после чего техника снова будет готова к тяжелым работам.

Стоимость бульдозера ДЗ-42

Средняя цена нового ДЗ-42 равняется 1,2-1,6 миллионам рублей. При этом на рынке довольно много предложений с поддержанными бульдозерами данной модели. Стоить они будут несколько меньше – 0,7-0,9 миллиона рублей. Варианты «не на ходу» или с серьезными дефектами предлагаются за 150000-250000 рублей.

Бульдозер ДЗ-42 с повышенной проходимостью

Бульдозер ДЗ-42 представлен в виде самоходного землеройного транспортного средства. Модель отличается наличием гусеничной тяги, благодаря чему существенно увеличивается потенциал проходимости. Бульдозер был запущен в серийное производство Волгоградским тракторным заводом.

Гусеничный бульдозер ДЗ-42

Модель ДЗ-42 эксплуатируется при перемещении сыпучего материала, а также во время выравнивания грунта. ДЗ-42 необходим при возведении земляных насыпей и снятии верхнего слоя грунта.

ДЗ-42 построен на платформе модели ДТ 75. В результате кропотливых работ конструкторы несколько улучшили эксплуатационные характеристики. Базовая вариация модели оснащается различными версиями отвальных приспособлений. Кроме этого, ДЗ 42 может комплектоваться универсальным поворотным отвалом. Его особенность заключается в наличии функции гидропереноса или в установке механизма поворотного типа.

Наиболее проблемным моментом модели ДЗ 42 можно назвать минимальную скорость передвижения. Однако такой недостаток с лихвой компенсируется высокой производительностью.

Бесперебойное функционирование на протяжении большого промежутка времени, а также максимальная надежность при эксплуатации являются очень важными качествами для техники такого типа. К преимуществам такой модели также можно отнести высокую ремонтопригодность. В случае поломки определенной детали достаточно просто произвести замену данного элемента.

Назначение

Установка дополнительного оборудования позволяет рыть траншеи и котлованы, а также осуществлять чистку дорог от грязи и снежного покрова. Кроме этого, ДЗ 42 используется в промышленности и сфере сельского хозяйства.

Модель может применяться при разрешении разных задач:

  • подготовка каналов для отвода воды;
  • возведение насыпей;
  • планировка участка под застройку;
  • засыпание котлованов.

Установка дополнительного оборудования позволяет отделять промерзший или сильно уплотненный грунт, а затем — разрыхлять его.

Фото бульдозера ДЗ-42

Есть три основных типа отвала, которые устанавливаются на ДЗ 42:

  1. Неповоротный отвал БНДТ-10. Применяется в промышленности и дорожном строительстве. Наличие такого оборудования позволяет разравнивать земляные насыпи и сыпучие материалы. Для работы на слабом грунте целесообразнее всего использовать другую вариацию неповоротного отвала — БНДТ-20. Такое оснащение отличается большими размерами, поэтому оно более практично в эксплуатации.
  2. Поворотный отвал БПДТ-10. Это оборудование отличается более широким функциональным потенциалом. В случае необходимости здесь можно изменять угол поворота рабочего органа по отношению к продольной оси до 25-ти градусов. Такой отвал максимально эффективен при чистке дороги от снега или во время засыпания траншеи.
  3. Универсальный поворотный отвал БУДТ. Такое оборудование отличается наличием встроенного гидропривода, вследствие чего отвал используется при проведении любых видов бульдозерных работ. Бульдозеры, оснащенные таким оборудованием, применяются в строительстве и промышленном производстве.

Устройство

Бульдозер ДЗ-42 комплектуется четырехтактным дизельным мотором с четырьмя цилиндрами. Следует отметить факт жесткого крепления балки поперечного расположения к кронштейнам лонжеронов. Последние расположены между катками, на которые при движении приходится основной упор. Гидравлическая система состоит из распределителя с тремя секциями и гидронасоса.

Модель ДЗ-42 отличается хорошо продуманной компоновкой и грамотно организованной конструкцией. Из водительской кабины открывается хороший обзор, который позволяет контролировать все рабочие зоны.

Комплектующая дизельная силовая установка дополнительно оснащается предпусковым обогревателем. Благодаря наличию данного элемента мотор бульдозера может завестись даже при минимальных температурных показателях.

Схема бульдозера ДЗ-42

1 — нож; 2 — отвал; 3 — козырек; 4 — кронштейн; 5 — гидроцилиндр подъема-опускания отвала; 6 — базовый трактор; 7- рычаг управления гидрораспределителем; 8 — упряжный шарнир; 9 — толкающий брус.

Водительская кабина выполнена из цельного металла повышенной прочности. Она очень надежно загерметизирована, а также оборудована вентиляционной системой и обогревателем. Это позволяет работать на объекте при любых погодных условиях.

Положение кресла можно легко менять в зависимости от антропометрических данных водителя. Благодаря этому существенно снижается уровень усталости при длительной работе. При необходимости можно немного смещать водительскую кабину от основной оси бульдозера. Это позволяет несколько улучшить обзор и четко контролировать все детали рабочего процесса.

Технические характеристики

Дизельный комплектующий силовой агрегат с турбонаддувом дополнительно оснащается жидкостной системой охлаждения. Благодаря этому бульдозер может функционировать на протяжении большого промежутка времени. Номинальная мощность силовой установки держится на уровне 95 л.с.

Технические характеристики модели в таблице:
